CSU-W1

CSU-W1

产品简述:主要特性信噪比提升新的针孔设计显著减少了针孔之间的相互干扰,这对于厚样品成像尤其重要。CSU-W1在低倍镜(20x 0.75NA)下分别使用50um和25um针孔拍摄的Z序列高强度投影图像的比较。对于像素尺寸较大的CMOS相机,25um针孔可以获得出色的图像对比度,同时也能较好的匹配低倍物镜。以上图像由Photometrics Prime 95B CMOS相机所拍摄。超大视野CSU-W1的视野几乎

025-83194005

电话咨询

概述/主要特征 规格 原理

主要特性

信噪比提升

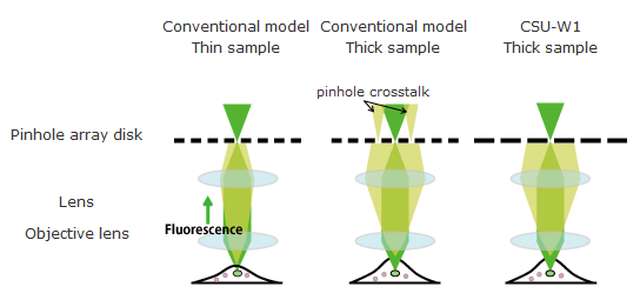

新的针孔设计显著减少了针孔之间的相互干扰,这对于厚样品成像尤其重要。

港澳免费资料全年资料大全港澳免费资料全年资料大全

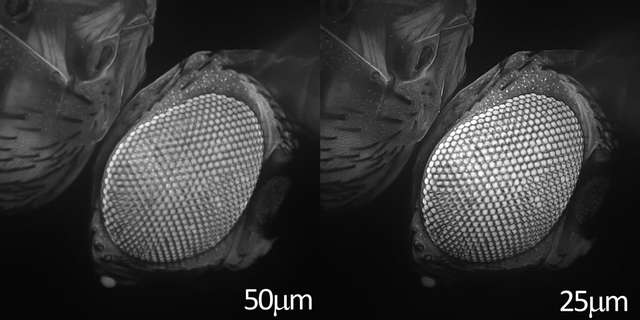

                                                                                                 CSU-W1在低倍镜(20x 0.75NA)下分别使用50um和25um针孔

                                                                                                 拍摄的Z序列最大强度投影图像的比较。对于像素尺寸较大的CMOS

                                                                                                 相机,25um针孔可以获得出色的图像对比度,同时也能更好的匹配

                                                                                                 低倍物镜。

超大视野

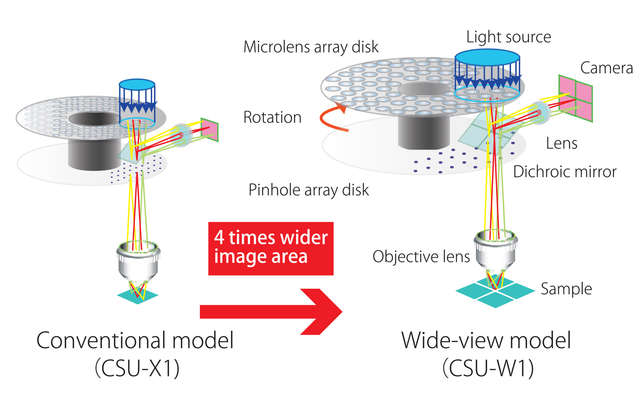

CSU-W1的视野几乎是CSU-X1的4倍,非常适合大区域扫描成像以及大尺寸样品的低倍率成像。该大视野成像系统非常适合大靶面传感器。

港澳免费资料全年资料大全港澳免费资料全年资料大全

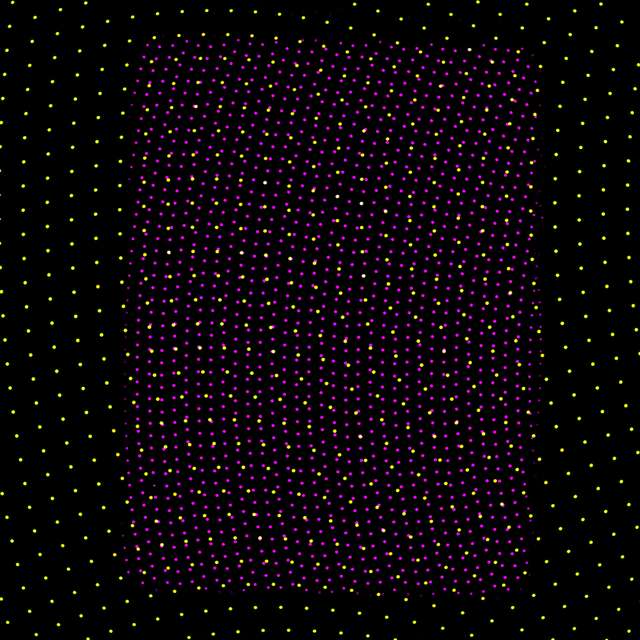

                                                                                    CSU-W1(黄色)和CSU-X1(品红色)的视野大小与针孔

                                                                                    间距的对比示意图。

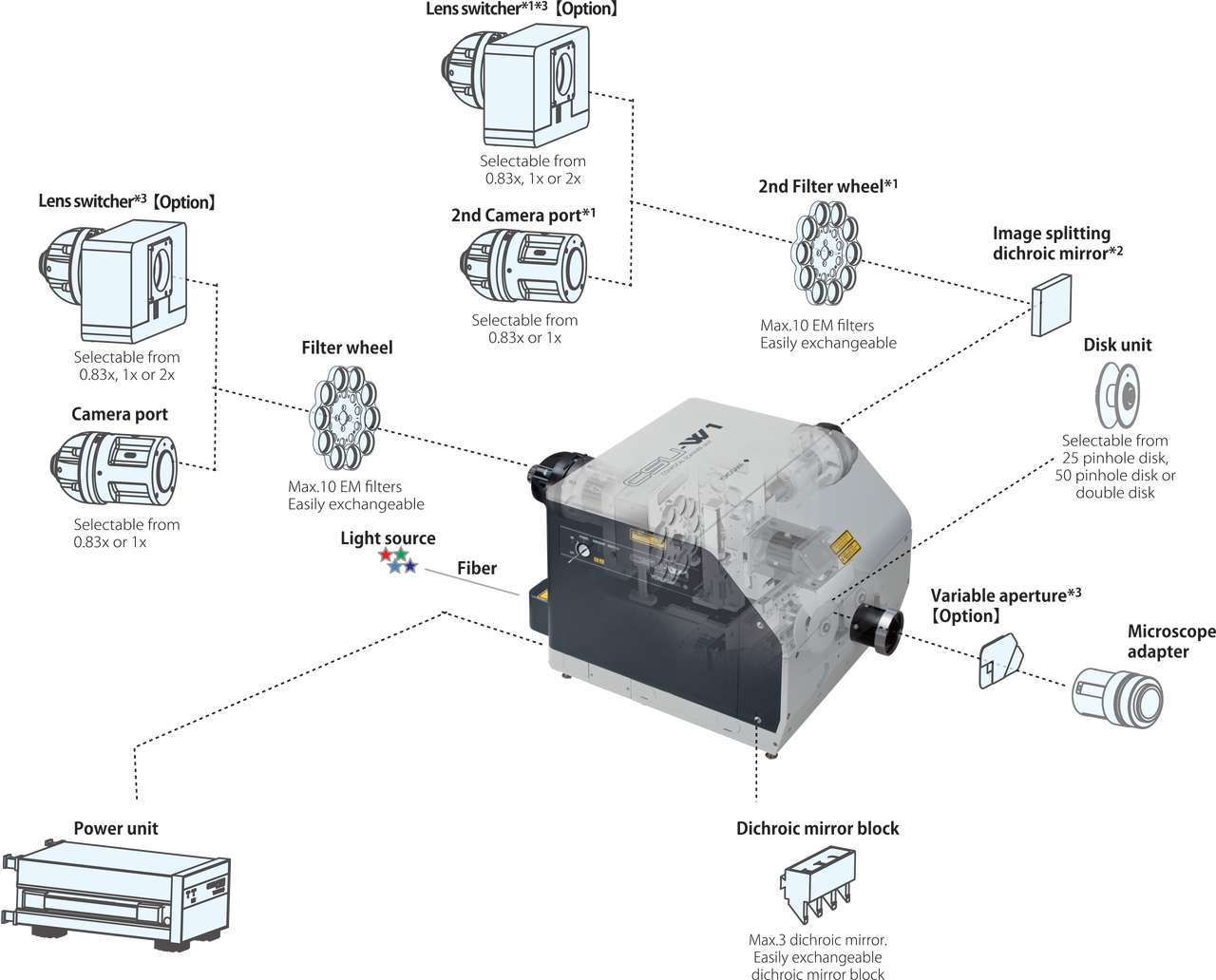

配置灵活

CSU-W1的转盘有两款可选,针孔尺寸分别为50um和25um。CSU-W1可以灵活配置单个或两个转盘以覆盖更大范围的物镜放大倍率。25um针孔尺寸的转盘在低倍成像时可获得无以伦比的大视野,从而实现对大尺寸样品的共聚焦成像。

港澳免费资料全年资料大全


CSU-W1可以配置两个相机,可满足需要双通道荧光同时成像的应用,也可以满足需要使用两种不同相机(例如EMCCD和sCMOS)进行不同成像应用的用户。

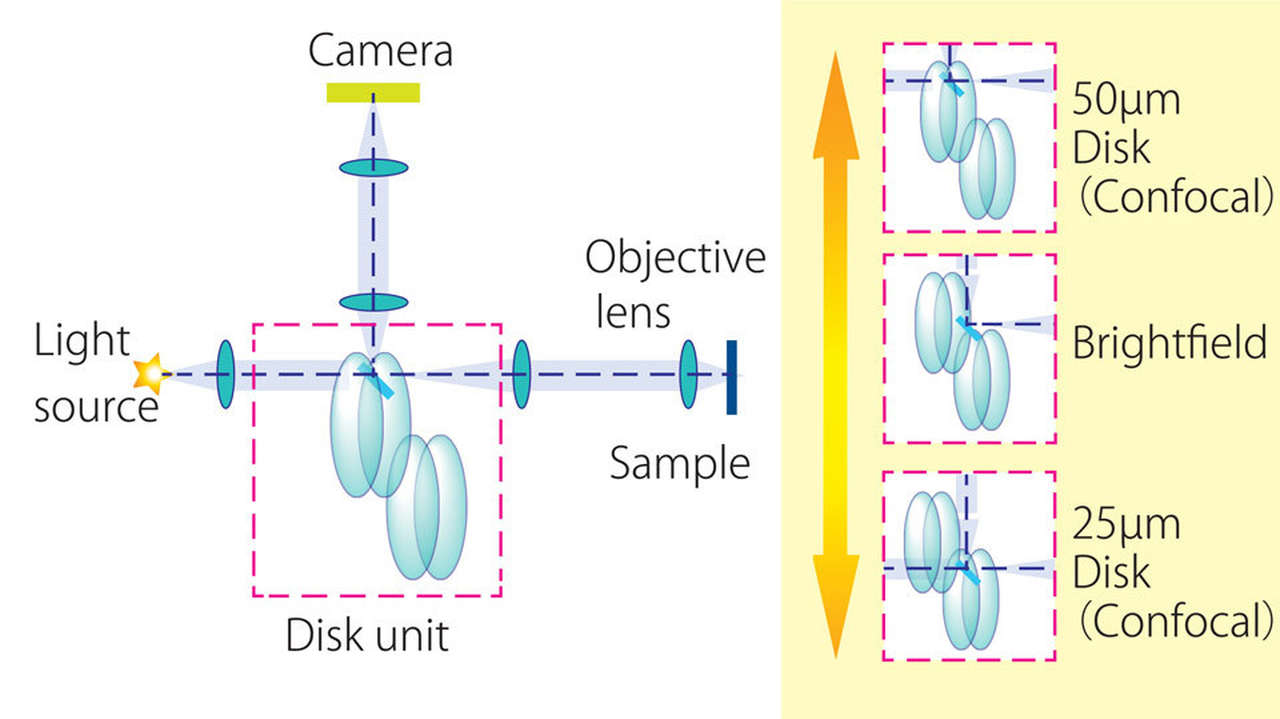

CSU-W1可以配置一个电动中继透镜以切换放大倍率,使用户无需切换物镜就可以改变成像倍率。

港澳免费资料全年资料大全


*本公司产品中任何描述性词语不具备对其他品牌产品的排他性,仅限于对比本品牌前期产品。

如有疑异,可通过025-83194005联系。*



规格


CSU-W1 SoRaCSU‐W1CSU‐X1
共聚焦扫描方式微透镜增强型 Nipkow disk 和在发射光针孔处增加了微透镜的SoRa转盘
微透镜增强型 Nipkow disk
最高转盘速度4,000 转/分钟5,000 或 10,000 转/分钟
外部同步方式通过TTL输入信号同步扫描速度
转盘单元一个50um或25um的共聚焦转盘,一个SoRa超分辨率转盘,全电动控制50um或25um(最多两个),全电动控制50um
透镜切换光路1x, 2.8x, 以及 4x 中继放大透镜n/a
明场成像n/a可选配电动控制明场光路
视场

61x57um @ 100x (SoRa 模式)

71x67um@ 60x (SoRa 模式)
最大 17x16mm10x7mm
激发光波长405-640nm405nm-785nm405nm-647nm
激光接入方式单模光纤
激发光闸内建机械光闸
二向色镜3孔位电动切换3孔位电动切换或1孔位手动切换
荧光滤镜转轮10孔位6或12孔位
外部控制接口RS‐232C
显微镜接口直接与显微镜耦合通过C‐Mount耦合
相机接口适配器C‐mount 1x (放大倍率可选以匹配不同尺寸的传感器)
操作环境15‐35°C, 20‐75% 相对湿度15‐40°C, 20‐75% 相对湿度
电源输入电源: 100‐240 VAC +/‐ 10%, 50/60 Hz
兼容的显微镜Ti2系列, Ti系列Ti2系列, Ti系列, Ni系列, FN1系列

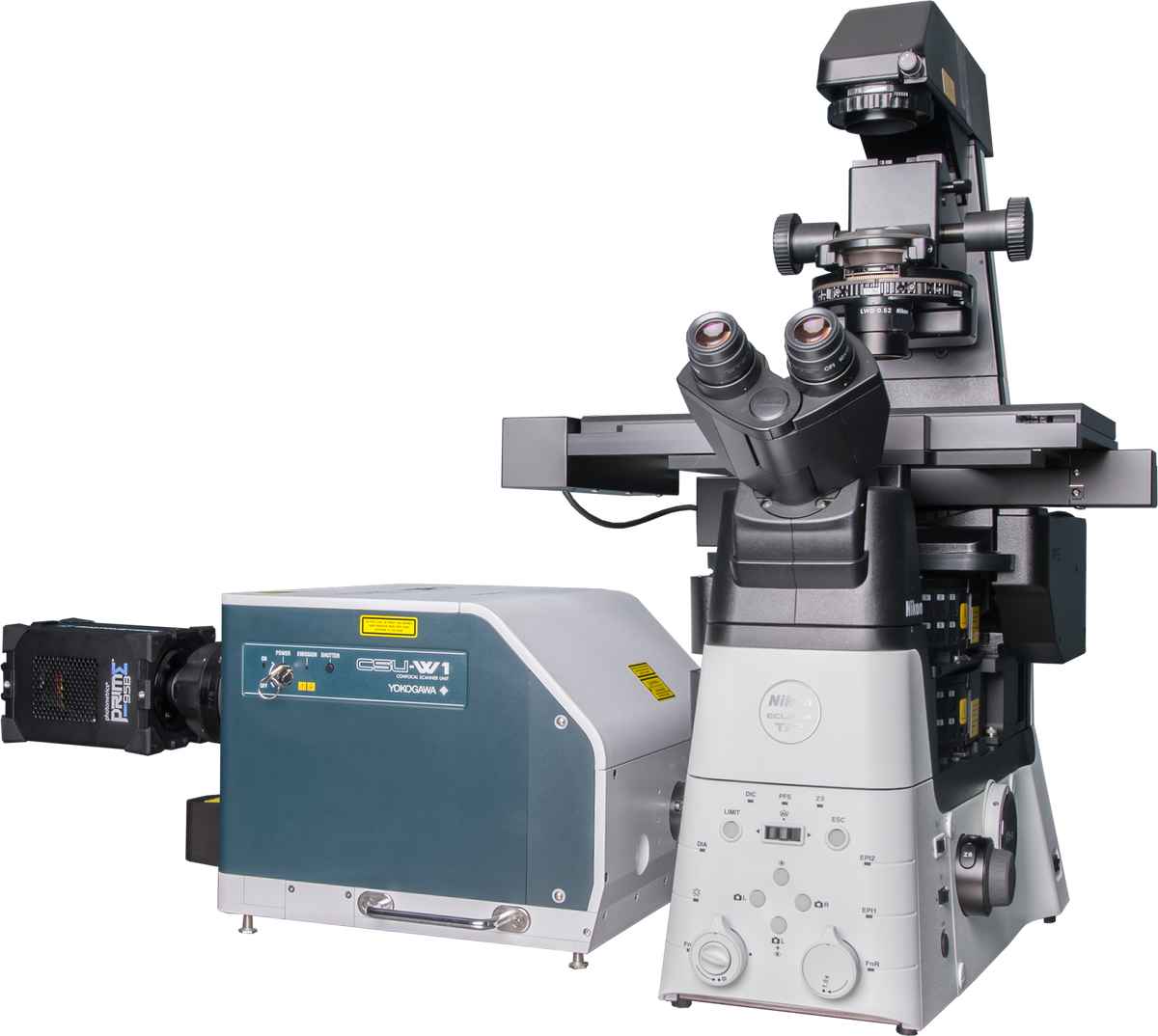

横河电机转盘式共聚焦系统

与上一代产品相比,拥有的大视野和高的图片质量。

  • 信噪比提升
  • 超大视野
  • 配置灵活
