主要特性
开创性的大视野
随着研究趋势向大规模系统级方法发展，对快数据采集和更高吞吐量能力的需求不断增加。大靶面相机传感器的开发和PC数据处理能力的提高促进了这种研究趋势。Ti2具有25mm视野，提供了高水平的可扩展性，使研究人员能够真正体现大靶面探测器的实用性，并在摄像头技术继续快速发展的同时，为其核心成像平台提供面向未来的能力。
完美对焦
即
使用PFS进行实时焦点校正：简单 完美 Ti2-E
完美对焦系统（PFS）可自动校正由温度变化和机械振动引起的焦点漂移，这可能是由多种因素引起的，包括向样品中添加试剂和多位置成像。
PFS通过实时检测和跟踪盖玻片表面的位置来保持焦点。独特的光学偏移技术使用户可以轻松地将焦点保持在偏离盖玻片表面的所需位置。PFS通过内置线性编码器和高速反馈机制自动连续保持对焦，即使在长期复杂的成像任务中也能提供高度可靠的图像。
PFS兼容广泛的应用，从涉及塑料培养皿的常规实验到单分子成像和多光子成像。它还兼容从紫外到红外的各种波长，这意味着它可用于多光子和光镊应用。
使是成像环境中温度和振动的最轻微变化也会极大地影响对焦稳定性。Ti2使用静态和动态测量消除了焦点漂移，以便在长时间的实验中实现纳米级和微观世界的忠实可视化。
在大视野里提供明亮的照明
高功率LED可在Ti2的大视野范围内提供明亮的照明，确保从高放大倍率DIC等要求苛刻的应用中获得清晰、一致的结果。加入复眼透镜的设计提供了从中央到边缘的均匀照明，用于定量高速成像和拼大图应用中图像的无缝拼接。

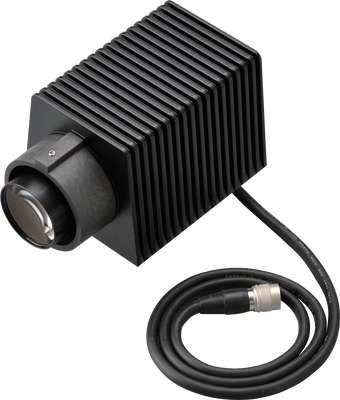

高功率 LED 照明器

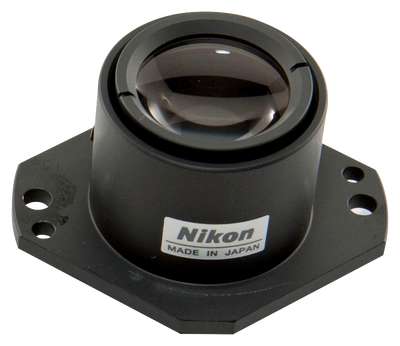

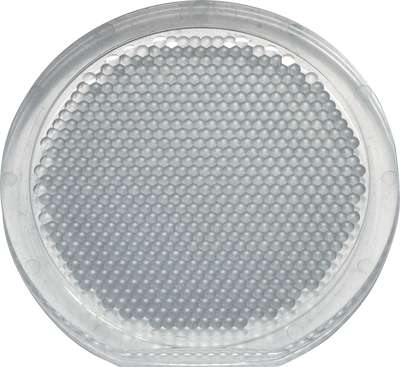

内置复眼透镜
专为大视野成像而设计的紧凑型落射荧光照明器，配备了石英复眼透镜，可在包括紫外线在内的广谱范围内提供高透射率。具有硬涂层的大直径荧光滤光片可提供具有高信噪比的大视野图像。

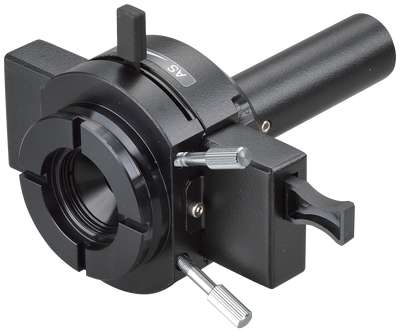

大FOV epi 照明器

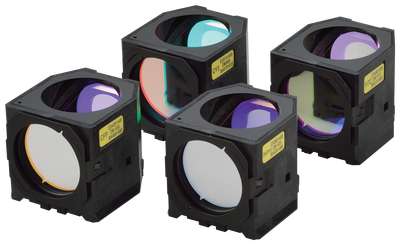

大尺寸荧光滤光块
大直径观察光学系统
观察光路的直径已经扩大，以便在成像端口处实现25的视场数。由此产生的大视野能够捕获传统光学器件大约两倍的面积，使用户能够从大型传感器（如CMOS探测器）中获得理想性能。
扩大的筒镜

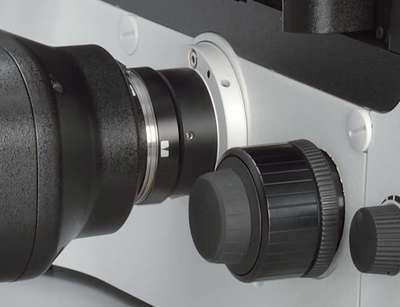

具有25视场数的大成像端口

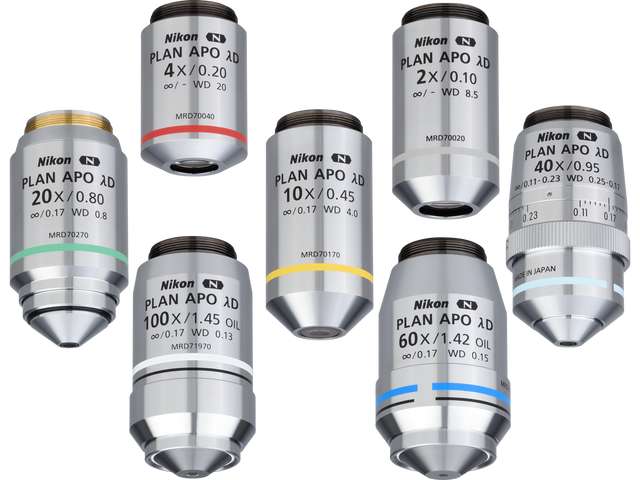

大视野成像的物镜
具有卓越图像平整度的物镜可确保从中央到边缘的高质量图像。利用OFN25物镜可显著加速数据收集。

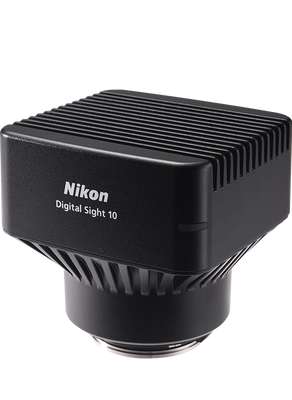

用于大容量数据采集的相机

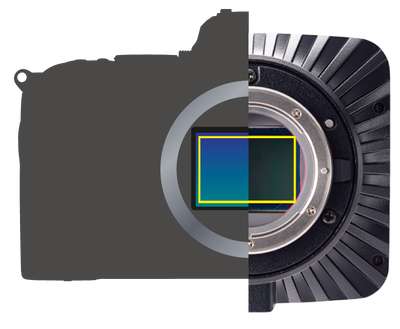

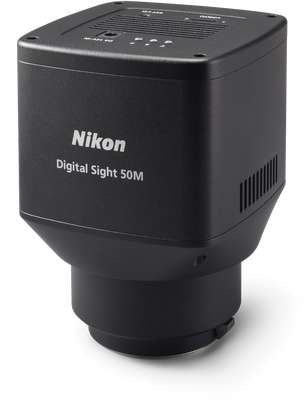

尼康FX格式F接口相机Digital Sight 50M和Digital Sight 10配备了最初为D-SLR专业相机开发的，特为研究而优化的CMOS图像传感器。可实现高速、高灵敏度的活细胞成像和Ti2大视野的最有效利用。
无与伦比的尼康光学系统
尼康的高精度CFI60无限远光学器件，针对各种复杂的观察方法而设计，因其卓越的光学性能和坚固的可靠性而受到研究人员的高度评价。
切趾相差
尼康独特的切趾相差物镜和可选择的幅度滤光片可显著提高对比度并减少光晕伪影，从而提供详细的高清图像。

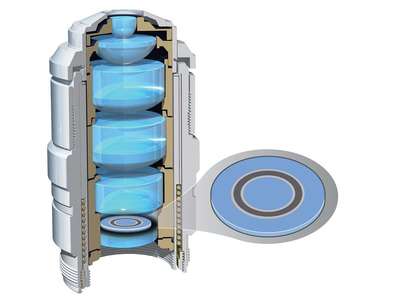

切趾相差板被纳入APC目标
用CFI S Plan Fluor ELWD ADM 40XC物镜拍摄BSC-1细胞
外部相差 Ti2-E
电动外部相差系统使用户能够通过绕过使用相差物镜的需要，将相差与落射荧光成像相结合，而不会影响荧光透射。例如，非常高数值孔径的液浸物镜可用于相差成像。使用这种外部相差系统，用户可以轻松地将相差与其他成像模式相结合，包括如TIRF和激光光镊应用的弱荧光成像。
落射荧光和外部相差图像：
用CFI Apochromat TIRF 100XC Oil物镜拍摄用GFP-α-微管蛋白标记的PTK-1细胞。
DIC (微分干涉相差)
尼康备受推崇的DIC光学元件可在整个放大倍率范围内提供均匀清晰细致的图像，并具有高分辨力和对比度。DIC棱镜针对每个物镜单独定制，为每个样品提供最高质量的DIC图像。
与物镜相匹配的DIC棱镜安装在物镜转盘中
DIC和落射荧光图像：
用CFI Plan Apochromat Lambda 60XC物镜和DS-Qi2相机拍摄的25mm视野的神经元图像（DAPI、Alexa Fluor® 488、罗丹明-鬼笔环肽）
这是一种塑料兼容的高对比度成像技术，适用于诸如卵母细胞的未染色的透明样品。NAMC提供具有阴影投射外观的伪三维图像。用户可以容易地为每个样品调整对比度的方向。

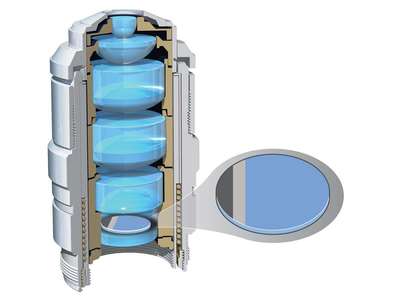

NAMC物镜包含可旋转调制器
NAMC图像：
用CFI S Plan Fluor ELWD NAMC 20XC物镜拍摄的小鼠胚胎

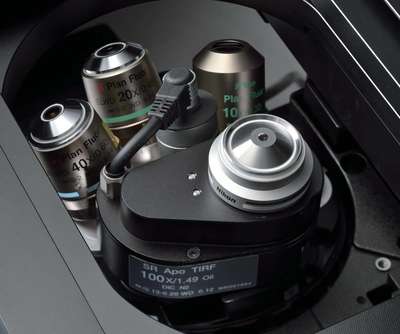

自动校正环 Ti2-E
样品厚度、盖玻璃厚度、样品中的折射率分布和温度的变化可导致球差和图像扭曲。最高质量的物镜通常配备校正环以补偿这些变化。并且校正环的精确调节对于实现高分辨力、高对比度图像是至关重要的。这款新型自动校正环采用谐波驱动和自动校正算法，使用户可以轻松实现精确的校正环调整，以每次都能实现物镜的最佳性能。
谐波驱动机构，用于校正环运动的高精度控制
超分辨率图像（DNA PAINT）：
用CFI Apochromat TIRF 100XC Oil物镜拍摄表达α-微管蛋白（绿色）和TOMM-20（品红色）的CV-1细胞。
落射荧光
Lambda系列物镜采用尼康专有的纳米结晶涂层技术，非常适合要求高、低信号、多通道荧光成像，需要在宽波长范围内进行高透射和像差校正。结合提供改进荧光检测和杂散光对策（如噪声终结器）的新型荧光过滤立方体，Lambda系列物镜证明了它们在弱信号观测（如单分子成像）甚至基于发光的应用中的能力。
发光图像：
HeLa细胞表达基于BRET的钙指示剂蛋白Nano-lantern（Ca2 +）。
Volume Contrast Ti2-E
Volume Contrast利用一系列在不同Z轴深度捕获的无标记明场图像来重构相位分布图像。
Volume Contrast图像便于细胞的识别，为自动计数和面积分析提供方便。由于该方法利用了明场成像，因此VC能够对细胞进行实时无损的分析，适用于各种应用。（仅适用于TI2-E）。

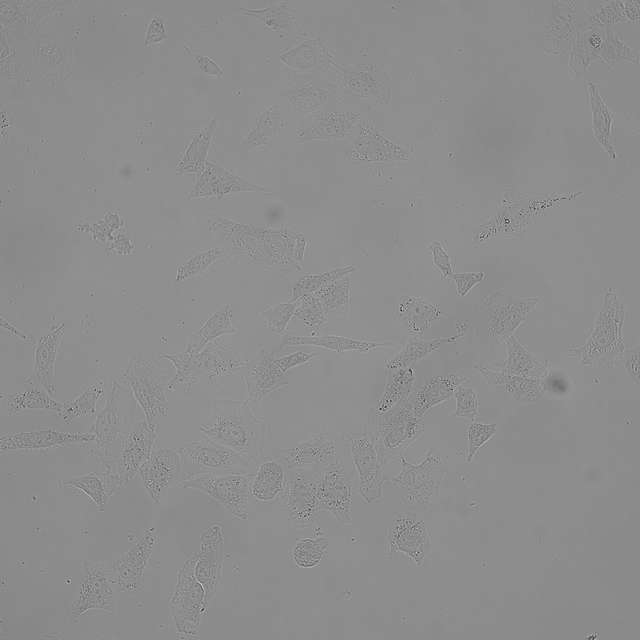

使用CFI S Plan Fluor ELWD 20XC成像的HeLa细胞
Volume Contrast特征
从无标记样品中准确识别细胞，用于自动细胞计数和面积测量。
使用CFI S Plan Fluor ELWD 20XC成像的HeLa细胞
消除半月效应对细胞鉴定的影响
由于半月效应，相差图像在培养孔边缘受到不良影响。VC避免了这一影响，使培养孔边缘的细胞能够被清晰地识别，从而增加了细胞计数精度并改进了统计数据。
完美对焦
即使是成像环境中温度和振动的最轻微变化也会极大地影响对焦稳定性。Ti2使用静态和动态测量消除了焦点漂移，以便在长时间的实验中实现纳米级和微观世界的忠实可视化。
尼康完美对焦系统
为实现超高稳定性（Ti2-E）而重新进行的机械设计 Ti2-E
为了提高对焦稳定性，Z轴驱动和PFS自动对焦机构都经过了全面的重新设计。
新的Z轴调焦机构较小，位于物镜转盘附近，可最大限度地减少振动。即使采用扩展（双层光路）配置，它仍然保留在物镜转盘附近，确保所有应用的稳定性。

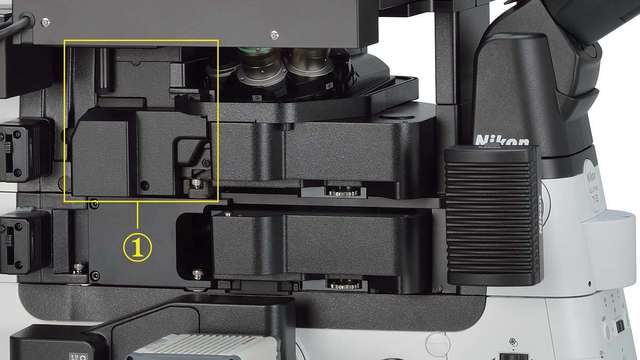

① 使在扩展配置中，高稳定性Z轴调焦机构仍保持与物镜转盘相邻
完美聚焦系统（PFS）的探测器部分已从物镜转盘上拆下，以减少物镜转盘上的机械负载。这种新设计还可以最大限度地减少热传递，从而有助于实现更稳定的成像环境。为此，Z轴驱动电机的功耗也降低了。这些机械重新设计相结合，形成了超稳定的成像平台，非常适合单分子成像和超分辨率应用。
即使在扩展配置中，高稳定性Z轴调焦机构仍保持与物镜转换器相邻。

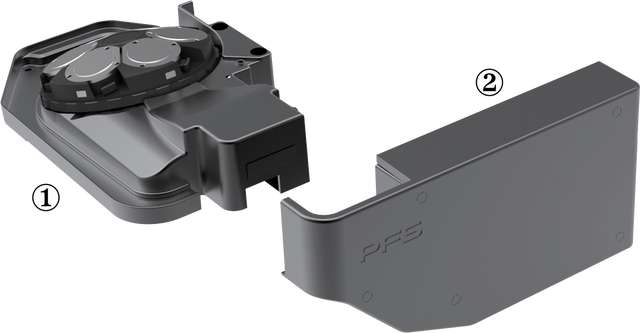

① PFS物镜转换器
② PFS测量单元
使用PFS进行实时焦点校正：简单 完美 Ti2-E
完美对焦系统（PFS）可自动校正由温度变化和机械振动引起的焦点漂移，这可能是由多种因素引起的，包括向样品中添加试剂和多位置成像。

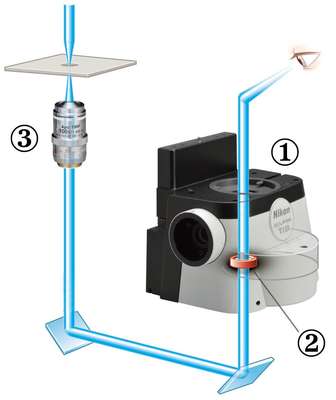

PFS通过实时检测和跟踪盖玻片表面的位置来保持焦点。独特的光学偏移技术使用户可以轻松地将焦点保持在偏离盖玻片表面的所需位置。PFS通过内置线性编码器和高速反馈机制自动连续保持对焦，即使在长期复杂的成像任务中也能提供高度可靠的图像。

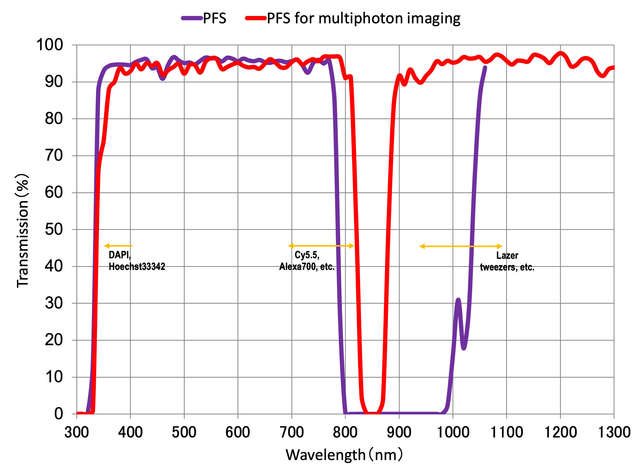

PFS兼容广泛的应用，从涉及塑料培养皿的常规实验到单分子成像和多光子成像。它还兼容从紫外到红外的各种波长，这意味着它可用于多光子和光镊应用。

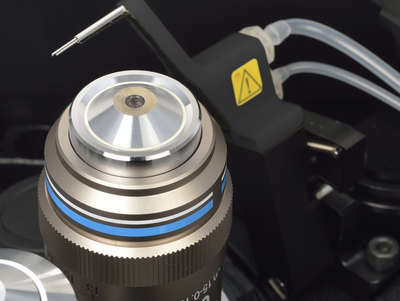

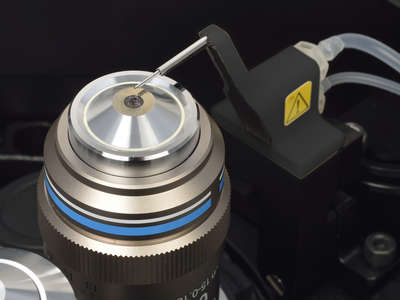

物镜自动补水装置 Ti2-E
使用新的物镜自动补水装置可以提高使用PFS和水镜的长期成像性能。物镜自动补水装置自动将适量纯水施加于物镜的尖端，防止实验过程中浸水变干和溢出。它与所有类型的水镜兼容，有助于在长时间内稳定地提供高分辨率、高对比度和像差校正的延时图像。
Compatible objectives
CFI Apochromat LWD Lambda S 20XC WI
CFI Apochromat Lambda S 40XC WI
CFI Apochromat LWD Lambda S 40XC WI
CFI Plan Apochromat VC 60XC WI
CFI Plan Apochromat IR 60XC WI
CFI SR Plan Apochromat IR 60XC WI
CFI SR Plan Apochromat IR 60XAC WI
辅助向导
不再需要用户记忆复杂的显微镜对准和操作程序。Ti2集成了来自传感器的数据，可指导您完成这些步骤，减少用户的操作错误，并使研究人员能够专注于他们的数据。
使用CFI S Plan Fluor ELWD 20XC成像的HeLa细胞
连续显示 显微镜状态 Ti2-E/A
一系列内置传感器可检测和传递显微镜中各种组件的状态信息。使用计算机获取图像时，所有状态信息都记录在元数据中，因此您可以轻松调用采集条件和/或检查配置错误。
此外，内置的相机允许用户查看后焦平面，便于校准相差环和DIC的消光十字。它还为TIRF等应用提供了激光安全对准方法。
改变视角
显微镜状态可在平板中查看，也可通过显微镜前面的指示灯显示，可在暗房中轻松确认设备状态。
操作步骤向导 Ti2-E/A

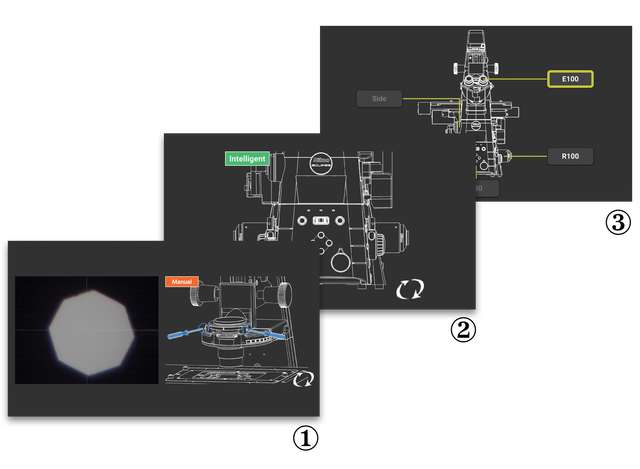

Ti2的辅助向导功能为显微镜操作提供了交互式逐步指导。可以在平板电脑或PC上查看辅助指南，并集成来自内置传感器和内置摄像头的实时数据。辅助向导旨在帮助用户完成实验设置和故障排除的校准程序。
①将视场光阑图像移到视场中央
②从光路上取下Bertrand透镜
③选择观察口

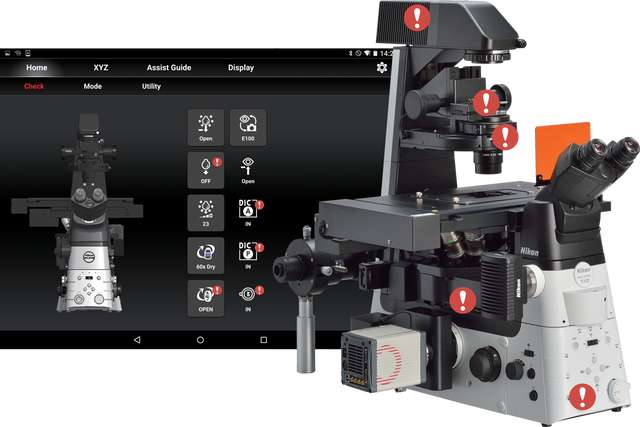

自动检测错误 Ti2-E/A
检查模式支持用户在平板电脑或PC上轻松确认所有正确的显微镜组件是否适合他们选择的观察方法。当未实现所需的观察方法时，此功能消除了通常故障排除所需的时间和精力。当涉及多个用户时，该功能特别有利，因为每个用户都有可能对显微镜设置进行意外的改变。自定义检查程序也可以预先编程。
显示未对齐的组件
直观的操作
Ti2经过全面的重新设计，从整体设计到每个按钮和开关的选择和放置，为用户带来终极体验。即使在黑暗中，控制也很容易使用，在黑暗中进行大多数成像实验。Ti2提供直观、轻松的用户界面，因此研究人员可以专注于数据，而不是显微镜控制。
精心设计的显微镜控制布局 Ti2-E Ti2-A
所有按钮和开关的位置都基于它们控制的照明类型。控制透射观察的按钮位于显微镜的左侧，控制落射荧光观察的按钮位于右侧。控制常见操作的按钮位于前面板上。这种分区的使用提供了易于记忆的布局，这是在暗室中操作显微镜时的理想特征。
① 往复式切换 (Ti2-E)
设计中融入了往复式切换，用于控制荧光滤光片转盘和物镜转盘等设备。这些类型的开关模仿手动旋转这些设备的感觉，以实现直观的控制。可以将附加功能结合到这些往复式切换中，使得单个开关可以操作多个相关设备。例如，用于荧光滤光片转盘的往复式切换不仅旋转转盘，而且当用户按下开关时也打开和关闭荧光快门。还可以对这些开关进行编程以操作发射滤光片转盘和外部相差单元。
② 编程功能按钮 (Ti2-E/A)
位置便利的功能按钮支持自定义用户界面。用户可以从100多种功能中进行选择，包括控制快门等电动设备，甚至通过I/O端口向外部设备输出信号，以进行触发采集。通过存储每个电动设备的设置，能够即时改变观察方法的模式功能也可以分配给这些按钮。
③ 调焦旋钮 (Ti2-E)
调焦加速按钮和PFS接合按钮设置在调焦旋钮附近。由于它们的不同形状，这两个按钮很容易通过触摸识别。调焦速度根据使用物镜自动调整，通过保持理想的调焦速度实现无压力操作。

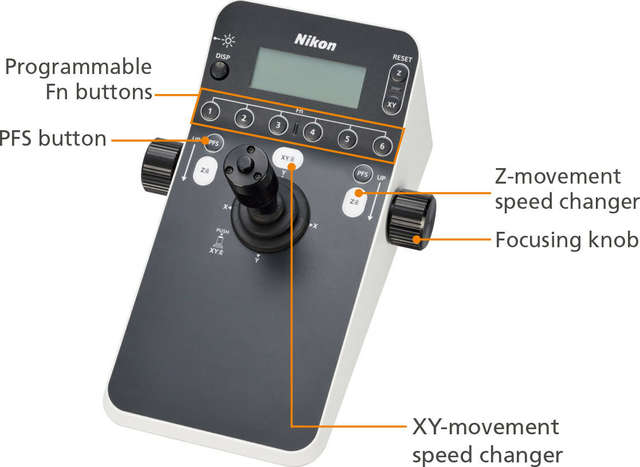

使用操纵杆和平板电脑进行直观控制
Ti2操纵杆不仅控制载物台的移动，还控制显微镜的大部分电动功能，包括PFS活动。它可以显示XYZ坐标和显微镜组件的状态，为用户远程控制显微镜提供了一种有效的手段。Ti2的电动功能也可以通过平板电脑控制，通过无线局域网连接到显微镜，为显微镜控制提供了一个通用的图形界面。
Ti2 Control：智能手机和平板电脑的专用应用程序
它可以设置和控制Ti2-E、以及Ti2-A的设置、状态显示和操作指导。
下载
TI2控制可以从App Store® 和Google Play™免费下载。
把它下载到如iPhone®、iPad®或Android™的设备上。有关兼容设备的信息，请参阅下面的“运营条件”部分。
运营条件
iOS设备：配备iOS 10.3或更高版本的设备（iPhone 7或更高版本，iPad Air 2或更高版本）
Android™设备：配备Android 5.1或更高版本的设备
Apple®, App Store®, Apple logo, iPhone® 和 iPad® 是Apple Inc.在美国和其他国家/地区的注册商标。
iOS商标在美国和其他国家/地区的许可下使用。
iPhone商标根据Aiphone Co. Ltd.的许可使用。
Android™和Google Play™是Google Inc.的注册商标。
*本公司产品中任何描述性词语不具备对其他品牌产品的排他性，仅限于对比本品牌前期产品。
如有疑异，可通过025-83194005联系。*
| Main body | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| 光学系统 | 光学系统 | ||
| 字段编号*2 | 22带C型安装座，25带F型安装座 | ||
| 中间放大切换 | 手动切换1.0x / 1.5x（可从1.5x交换到2.0x） | ||
| 状态检测 | - | ||
| 伯特兰德镜头 | 手动输入/输出和手动对焦，状态检测 | - | |
| 输出端口 | 4电动位置 目镜100％，左100％，右100％，目镜20％/左80％ （Ti2-E / B：底部100％） | 4个手动位置 目镜100％，左100％，右100％，选择（目镜 20％/剩下80％或目镜20％/右80％） | |
| 可以使用后端口单元和/或管基座单元* 3来添加端口 | |||
| 聚焦单元 | 电动驱动，粗/细焦距切换，10mm行程，最小增量：0.01μm，0.02μm（带编码器控制） | 手动驱动，粗/细调焦旋钮，10mm行程 | |
| 升起 | 可用*4 | ||
| Tube body | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| 双目管 | 双目S管TC-T-TS（场号22），人体工学ER管TC-T-ER（场号22） | ||
| 用于外部PH的电动目镜管底座（Ti2-T-BP-E） | 摄像机端口（场号16），带4个电动位置的电动PH转塔 | - | |
| 辅助目镜筒底座（Ti2-T-BA） | 辅助摄像机（场号22），状态检测 | - | |
| 带端口的目镜管底座（Ti2-T-BC） | 摄像头端口（场号16） | - | 摄像头端口（场号16） |
| Transmitted illumination | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| 用于透射照明的支柱（Ti2-D-PD） | 冷凝器垂直行程：66mm，向后倾斜高达25度，带有场图和重新聚焦机构2个滤光片槽位置（4个滤光片位置选项也可用于透射照明的滤光片滑块（Ti2-D-SF）） | ||
| 用于直径照明的LED灯箱（Ti2-D-LHLED） | 大功率LED | ||
| 预先中心灯箱（D-LH / LC） | 100W卤素灯泡（预中心） | ||
| Condenser | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| 电动冷凝器转塔（Ti2-C-TC-E） | 支持7个电动位置（ø37mmx4，ø39mmx3），LWD / ELWD / CLWD / NAMC聚光透镜 | - | |
| 智能冷凝器转塔（Ti2-C-TC-I） | 支持7个手动位置（ø37mmx4，ø39mmx3），状态检测，LWD / ELWD / CLWD / NAMC聚光透镜 | - | |
| 冷凝器炮塔（TC-C-TC） | 支持7个手动位置（ø37mmx4，ø39mmx3），LWD / ELWD / CLWD / NAMC聚光透镜 | ||
| ELWD-S冷凝器转塔（TE-C） | 4个手动位置，带ELWD聚光透镜 (NA0.3/O.D.=65) | ||
| HNA电容滑块（Ti2-C-SCH） | 支持2个手动位置（ø37mmx1，ø39mmx1），HNA干镜头/ HNA油镜头 | ||
| 聚光透镜 | LWD (O.D.=30mm, NA=0.52), ELWD (O.D.=75mm, NA=0.29), CLWD (O.D.=13mm, NA=0.72), HNA干燥(O.D.=5mm, NA=0.85), HNA油(O.D.=2mm, NA=1.4), NAMC (O.D.=44mm, NA=0.4) | ||
| Stage | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| 电动载物台（Ti2-S-SE-E，Ti2-S-SS-E） | 中风X：±57mm，行程Y：±36.5mm，最大驱动速度：约。 25毫米/秒，磁性样品架 | - | |
| 阶段（TC-S-SR，TC-S-SRF） | 中风X：±57mm，行程Y：±36.5mm，可调节行程范围（3级），带调节销，长/中/短手柄选项 | ||
| 滑翔阶段（TC-S-GS） | 行程ø20mm | ||
| Nosepiece | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| 完美对焦单元，带电动物镜转换器，用于自动校正环（Ti2-N-NDA-P） | 5个电动位置，简单的防水结构 | - | |
| 电动DIC六元音箱（Ti2-N-ND-E） 带电动物镜转换器的完美聚焦单元（Ti2-N-ND-P） 完美聚焦单元，带电动物镜转换器，用于MP（Ti2-N-NDM-P） | 6个电动位置，简单的防水结构 | - | |
| 智能DIC六元音箱（Ti2-N-ND-I） | 6个手动位置，状态检测，简易防水结构 | - | |
| 六倍物镜转换器（Ti2-NN），DIC六倍转换器（Ti2-N-ND） | 6个手动位置，简单的防水结构 | ||
| Epi-filter turret | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| 电动外延滤光片转台（Ti2-F-FLT-E，Ti2-F-FLTH-E） | 6个电动位置，电动快门 | - | |
| 智能外延滤光片转台（Ti2-F-FLT-I） | 6个手动位置，手动快门，状态检测* 5 | ||
| Filter wheel/shutter | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| 电动BA滤光轮（Ti2-P-FWB-E） | 7个电动位置，高速模式：50ms，低振动模式：100ms（相邻位置之间的移动时间） | - | |
| 电动快门（Ni-SH-E）*6 | 12ms打开/关闭 | ||
| Epi-fluorescence attachment | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| EPI-FL模块（Ti2-LA-FL-3），用于大视场的TII-FL模块（Ti2-LA-FLL） | 支持光纤照明器;包括2位滤光片滑块和孔径光阑 | ||
| 场停止滑块 | 圆形（Ti2-F-FSC），矩形（Ti2-F-FSR），方形（Ti2-F-FSS）孔径选项 | ||
| Control unit | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| 控制器，显示设备 | 平台操纵杆（Ti2-S-JS-SS），平板电脑 | 片剂 | - |
| Ti2-E控制器（Ti2-CTRE）z | USB / LAN接口，I / O功能 | - | |
| Operating environmental | ECLIPSE Ti2-E/Ti2-E/B*1 | ECLIPSE Ti2-A | ECLIPSE Ti2-U |
|---|---|---|---|
| 温度：0℃+ 40℃，湿度：最大60％RH （+ 40℃，无冷凝），仅限室内使用 | |||

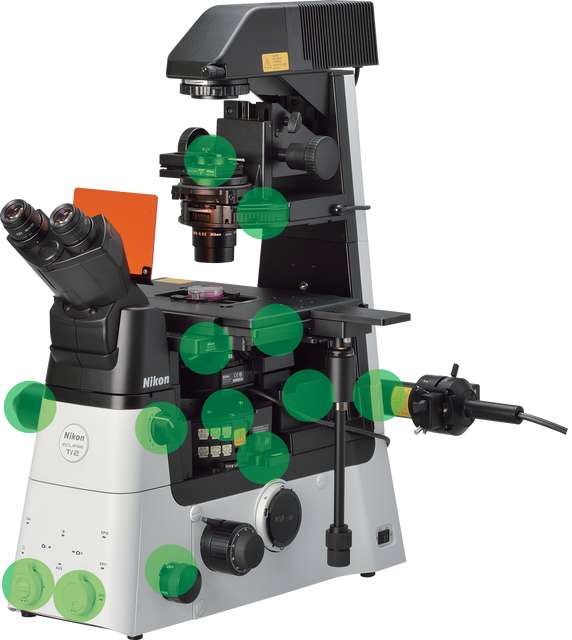

电动附件具有状态检测功能
* 1带底部端口的电动模型
* 2限制适用于客观和滤波器立方体选择，阶段配置和照明模块等。
* 3带端口的管座单元不能与Ti2-A一起使用
* 4需要升级套件。请联系尼康。
* 5连接到Ti2-U时无法使用状态检测
* 6 Ti2-A / Ti2-U需要使用Ni-SH-CON电动快门控制器

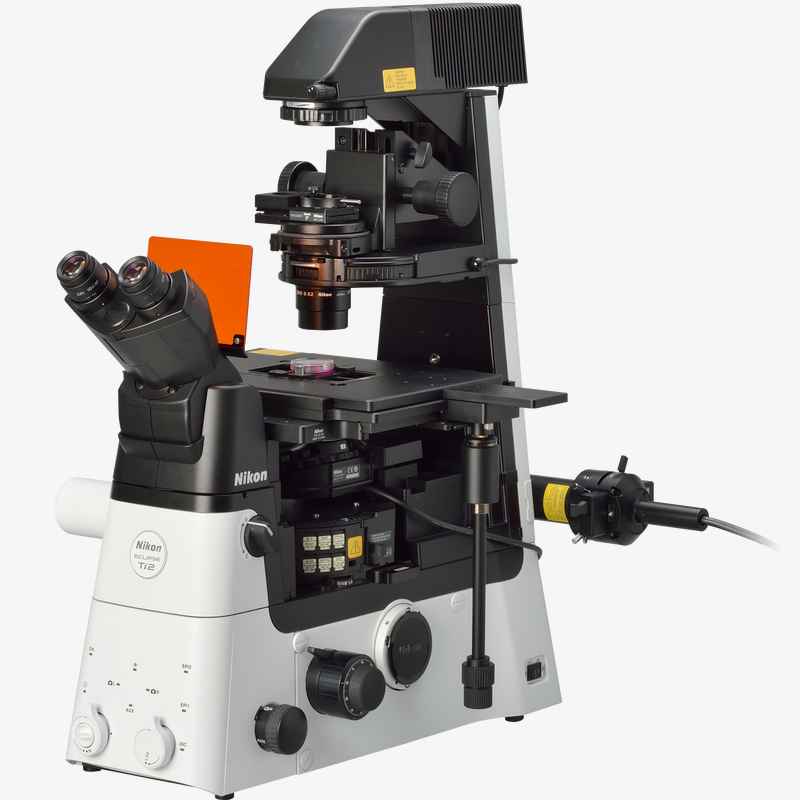

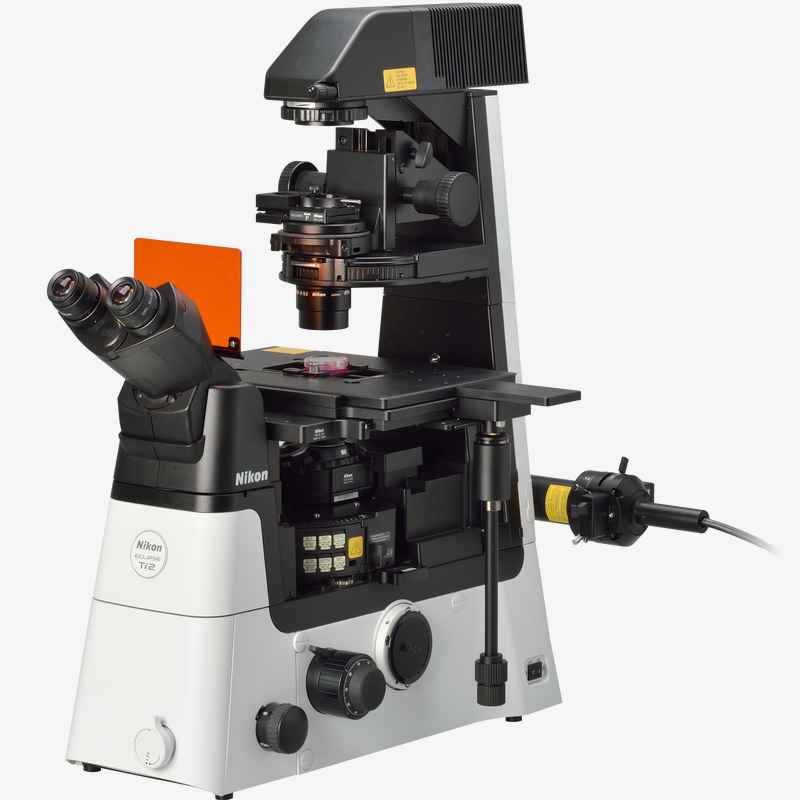

ECLIPSE Ti2提供25mm视野（FOV），彻底改变您的看法。
凭借这种令人难以置信的视野，Ti2可以大限度地使用大靶面CMOS相机的传感器面积，而不会在其他地方妥协，并显著提高数据吞吐量。Ti2非常稳定、无漂移的平台旨在满足超分辨率成像的需求，同时其独特的硬件触发功能甚至可以增强具挑战性的高速成像应用。此外，Ti2独特的智能功能通过从内部传感器收集数据来指导用户完成成像工作流程，从而消除用户错误的可能性。此外，每个传感器的状态在采集过程中自动记录，为成像实验提供质量控制并增强数据再现性。
结合尼康强大的采集和分析软件NIS-Elements，
Ti2成为成像领域的全新创新。

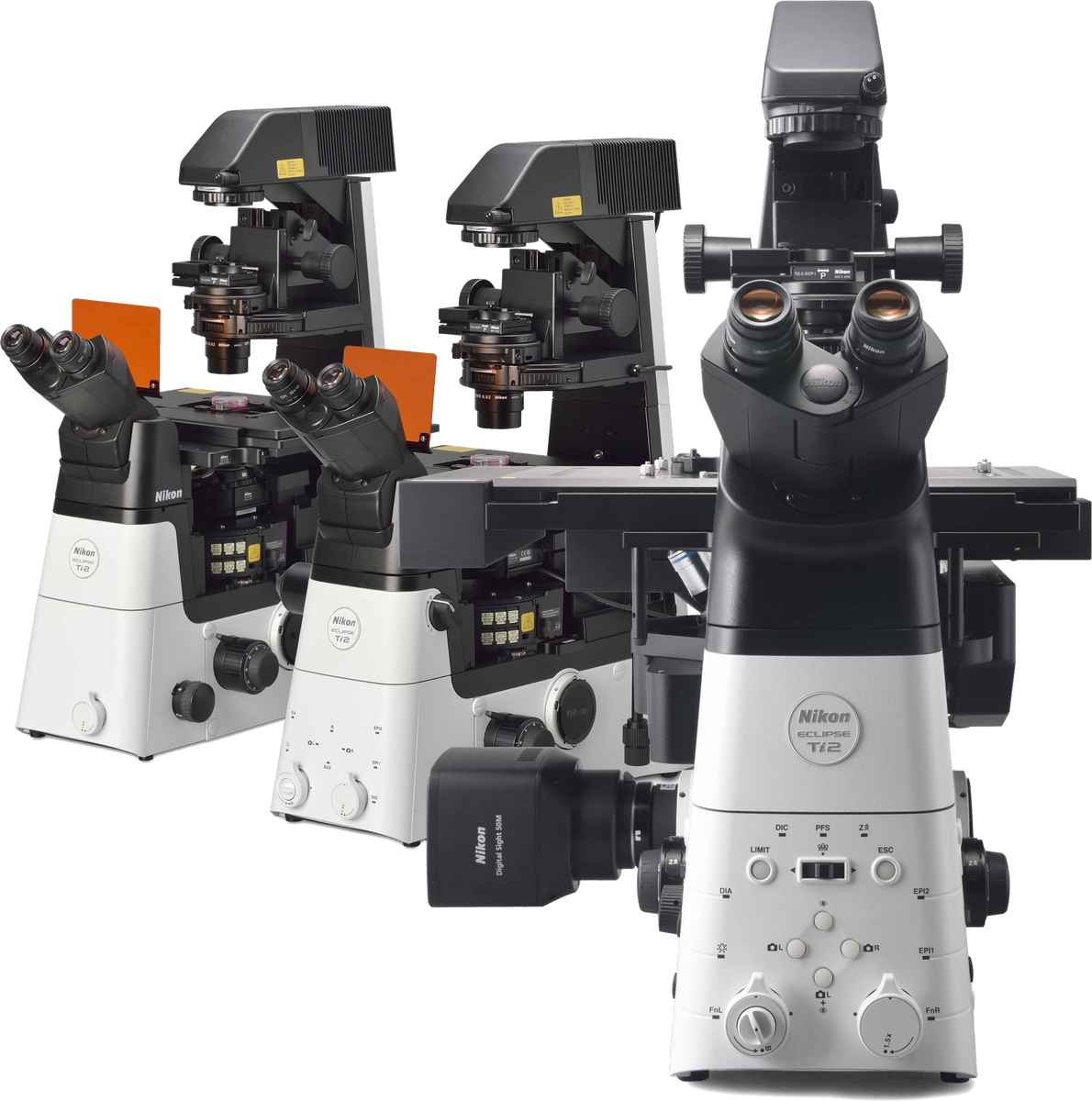

用于高级成像应用的电动和智能型。兼容PFS，自动校正环和外部相差系统。它是活细胞成像、高内涵应用、共聚焦和超分辨率的首选主机。
具有激光应用成像能力的手动型。智能功能通过成像工作流程和自动显微镜状态检测提供交互式指导。
适用于各种研究应用的基本手动型
