产品简述:主要特性可实现高分辨率宏观到微观观察和成像SMZ25创新光学系统“完美变倍系统”( Perfect Zoom System)首创性提供25:1的变倍比(变倍范围为0.63x - 15.75x)。
025-83194005
电话咨询
主要特性

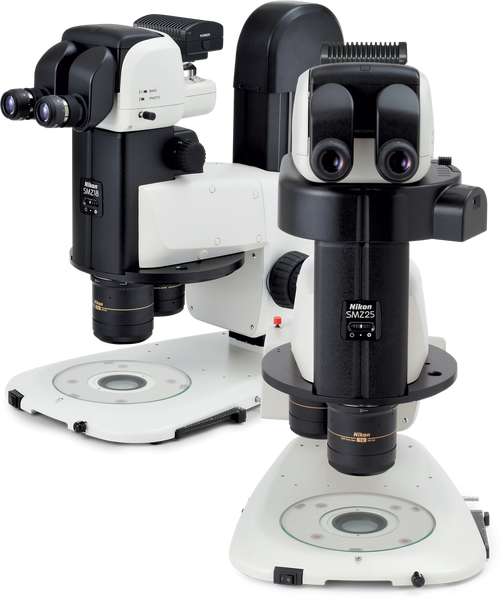

世界上最高的变倍比,可实现高分辨率宏观到微观观察和成像 SMZ25
创新光学系统“完美变倍系统”( Perfect Zoom System)首创性提供25:1的变倍比(变倍范围为0.63x - 15.75x)。即使是
使用1x物镜, SMZ25也能拍摄整个35mm的培养皿,同时呈现出显微细节。
Arthromacra sp。
(使用SHR Plan Apo 1x和SMZ25)

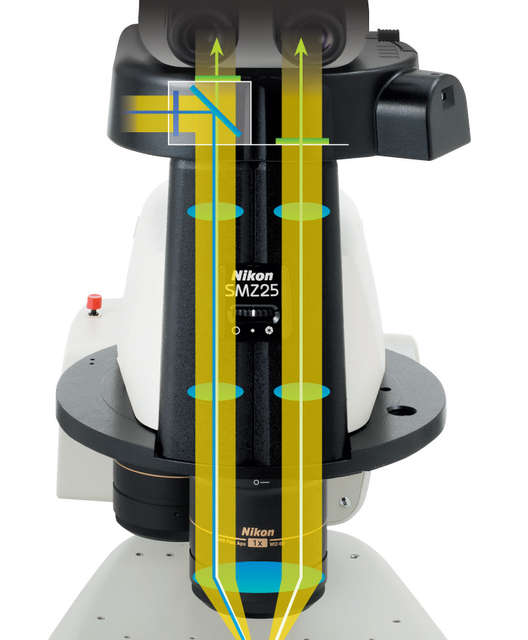

尼康完美变倍系统提供更高的成像分辨率和功能多样性
体视显微镜突破传统设计,完美变倍系统会随着变倍系数的变化而自动改变两个光轴之间的距离。光轴距离的变化使得不同变倍系数时进入光路的光都是最大的,这样使得观察者能获得更清晰明亮的图像,以及最小的像差影响。此外,这一突破性的光学设计使所有这些理想的功能都集中在一个紧凑的变倍体内,也实现了人体工程学的仪器设计理念。
在体视显微镜上从未见过的卓越分辨率
SMZ25 SMZ18
SHR 平场复消色差系列物镜提供1100LP / mm的高分辨力(使用SHR 平场复消色差2X物镜最大变倍比时的观察值)和逼真色彩的绚丽图像。
SHR 平场复消色差系列物镜

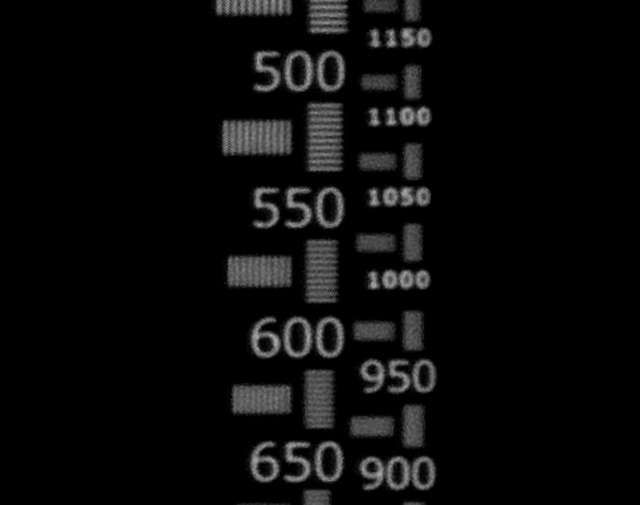

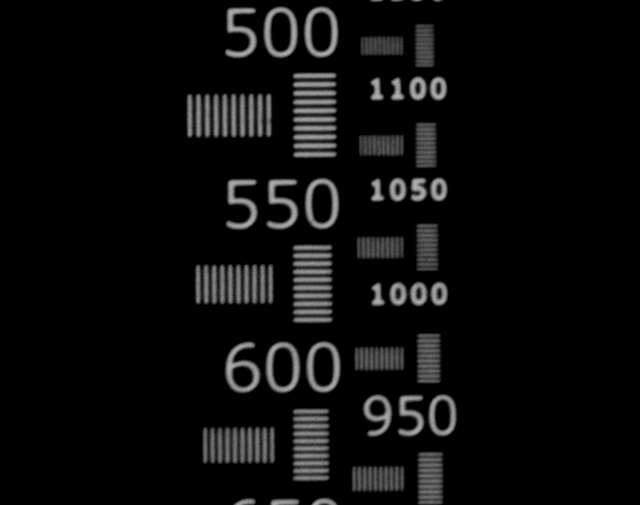

通过分辨率图表比较分辨率和色差
SMZ25 传统模式
自动对接变倍( ALZ)支持不同倍率下的无缝视野 SMZ25
在切换物镜时, ALZ自动调节变倍系数,保持相同的视野范围。这一功能确保低倍率下
整个生物体成像和高倍率下局部细节成像之间的无缝切换。
在低放大倍率范围内增强亮度和均匀照明
SMZ25系列是世界上首次在落射荧光附件上使用复眼透镜的体视显微镜。这种创新设计在低倍率下也能确保明亮均匀的照明,从而在大视野范围内实现无与伦比的亮度均匀性。
常规的落射荧光附件 新的落射荧光附件
亮度不均匀 复眼透镜使得整个照明视野均匀明亮
改进的光学系统确保更佳的信噪比和清晰明亮的荧光图像
尼康全新开发的光学系统即使在高倍率下亦可显著提高信噪比,更佳的信噪比让拍摄细胞分裂成为可能,而这很难通过传统体视显微镜做到。
GFP和RFP表达的秀丽隐杆线虫在体荧光和OCC斜射照明图像
(SMZ25, SHR 平场复消色差2X物镜, 3X变焦倍率)
光学性能得到显著改善的变倍体
尼康采用短波长、高透射的透镜成功地优化了荧光图像信号并降低了图像中的噪声。 SMZ18/25结合创新型落射荧光附件,具有比传统荧光体视显微镜更出色的荧光检出能力。
Digital Sight数码成像系列和NIS-Elements分析软件确保显微数码成像功能的多样性
通过使用Digital Sight数码相机和NIS-Elements分析软件或Digital Sight数码相机和DS-L4以及显微镜,可轻松获取所需信息,例如Z轴驱动器位置、变倍系数、物镜、滤光块和透射光亮度。
NIS-Elements成像分析软件
适用于所有系统的软件:NIS-Elements是尼康的旗舰级成像软件,可与尼康最新的体视显微镜系统SMZ25和SMZ18配合使用。NIS-Elements可实现广泛的高级数码成像功能。
多通道(多色)
可以结合其他成像方法(例如OCC或明场)捕获多个荧光通道。
单张采集的荧光图片 多色荧光图像叠加效果
果蝇胚胎活体中分析出的表示GFP和mCherry的个体细胞
( SMZ25, SHR Plan Apo 2x物镜, 8x变焦倍率)
时间序列
使用NIS-Elements轻松设置时间序列成像实验。

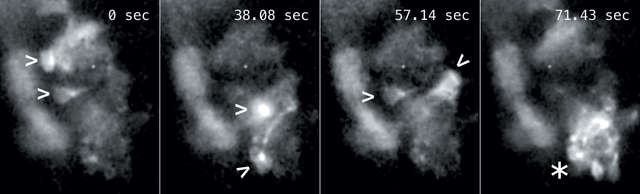

钙成像:活斑马鱼内部表达GCaMP的神经元的时间序列成像,显示单个神经元在不同时间点的放电(箭头)。最后一个时间点展示了整个神经元放电的情况(星号)。
(使用SMZ25和DS-Qi1相机,SHR Plan Apo 2x物镜,9x变焦倍率)
景深扩展(EDF)
在不同焦面处拍摄Z轴序列的高清晰度图像,通过景深扩展功能合成全聚焦图像。
选择焦距内区域(白色方框),生成一个全聚焦图像
斑马鱼胚胎( SMZ25, SHR Plan Apo 2x物镜, 3.4x变焦倍率)
方便使用的OCC斜射照明
内置OCC照明器的新型LED 透射光底座具有产生热量少,功耗极低,使用寿命长等特点,使用该照明器可以增强标本的对比度,例如胚胎的表面观察。
传统透射光照明器 OCC照明器
斑马鱼胚胎( SMZ18, SHR 平场复消色差1X物镜, 5X变倍比)

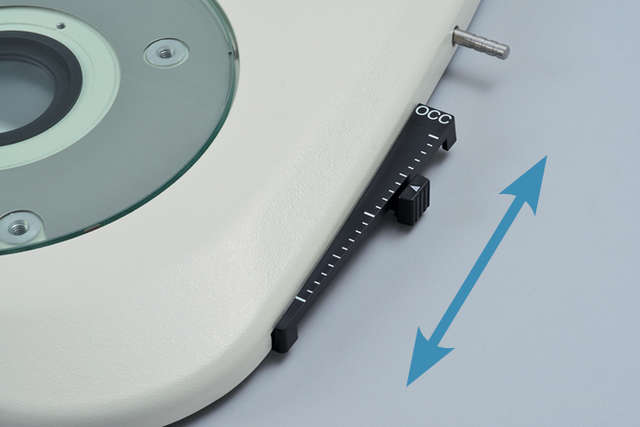

可以使用滑杆控制OCC照明器,通过滑杆上的指示刻度,用户可以获取先前的照明位置信息。另外,OCC板可以从前侧或后侧插入到照明单元中,从而可以观察到不同阴影方向的图像。
OCC照明器
什么是OCC照明?
OCC是oblique coherent contrast(斜射干涉相衬)的缩写,是尼康新开发的一种倾斜式照明方法。相比直接从下方照明的传统透射照明, OCC照明从倾斜方向为样本提供照明,有利于呈现透明无色样品的对比度。
OCC照明 传统透射照明
秀丽隐杆线虫,SHR Plan Apo 1X,放大倍率为13.5X,SMZ18,P-DSF32光纤投射照明
OCC照明 传统透射照明
1天的斑马鱼胚胎,SHR Plan Apo 1X,放大倍率为8X,SMZ18,P-DSF32光纤透射照明
OCC照明 传统透射照明
孵化后2天的斑马鱼,SHR Plan Apo 1X,放大倍率为13.5X,SMZ18,P-DSF32光纤透射照明

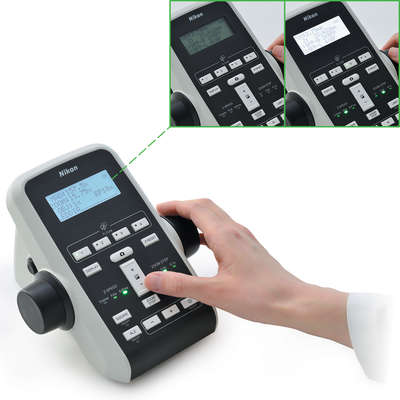

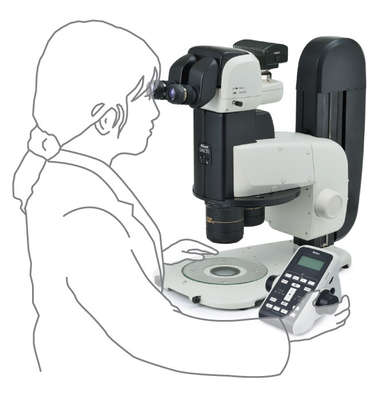

控制器 SMZ25
控制器可轻松查看变倍信息和控制显微镜,为左右手使用而设计。控制器包含一个带可调节背景的LCD显示屏,可以一目了然的获得有关变倍系数、物镜、滤光块和透射光亮度的信息。
控制器包含一个带可调节背景的LCD显示屏,可以一目了然的获得有关变倍系数、物镜、滤光块和透射光亮度的信息。
同轴数码成像
使用P2-RNI2智能物镜转盘,只需滑动物镜,即可轻松进行双光路位置(立体视觉)和单光路位置(同轴成像)的切换。使用单光路位置可实现超高清晰度的数码成像。
*本公司产品中任何描述性词语不具备对其他品牌产品的排他性,仅限于对比本品牌前期产品。
如有疑异,可通过025-83194005联系。*
分子生物学和发育生物学等科学领域之间的传统界限正在迅速消失,研究人员试图将分子水平的研究结果与细胞、组织和生物个体研究结果联系起来,包括分子生物学、细胞生物学、神经生物学、胚胎学、发育生物学和系统生物学等领域对从单细胞到整个生物体研究成像系统的需求日益增长。
基于以上背景,尼康研发了新型的研究级体视显微镜,它具备25:1的高变倍比、高分辨能力以及出色的荧光效果。
