CSU-W1 SoRa

CSU-W1 SoRa

产品简述:主要特性XY分辨率可达120nm在提高放大倍率和使用微透镜进行光学处理后,可获得超过光学极限约1.4倍的分辨率,所得图像在进一步通过反卷积处理后,可实现约2倍的分辨率提升。宽场荧光SoRaSoRa DCV宽场荧光图像和1.4倍分辨率增强的SoRa原始图像以及2倍分辨率增强的反卷积(DCV)SoRa图像对比。光学像素重新分配非常适合快速成像无需特殊的图像计算或样品制备,即可在任何样品上以光学方式获取

025-83194005

电话咨询

概述/主要特征 规格 原理

主要特性:

XY分辨率可达120nm

在提高放大倍率和使用微透镜进行光学处理后,可获得超过光学极限约1.4倍的分辨率,所得图像在进一步通过反卷积处理后,可实现约2倍的分辨率提升。

港澳免费资料全年资料大全  港澳免费资料全年资料大全

宽场荧光                                                             SoRa

港澳免费资料全年资料大全

SoRa DCV

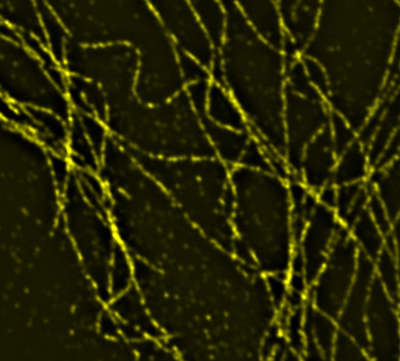

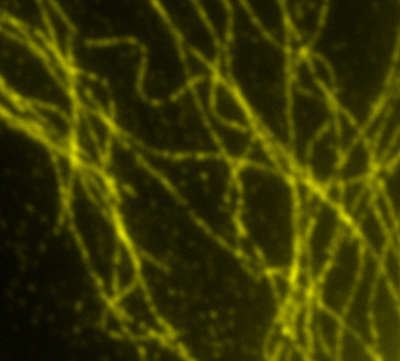

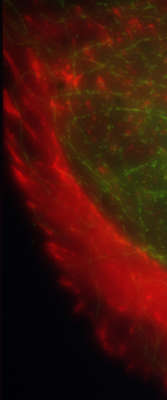

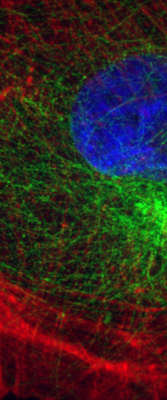

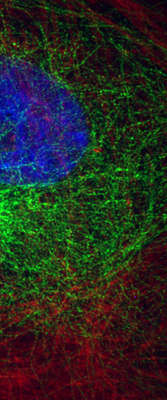

宽场荧光图像和1.4倍分辨率增强的SoRa原始图像以及2倍分辨率增强的反卷积(DCV)SoRa图像对比。


光学像素重新分配非常适合快速成像

无需特殊的图像计算或样品制备,即可在任何样品上以光学方式获取超分辨率图像。图像的拍摄仅受限于样品的信噪比和曝光时间,这也使得高速超分辨率成像成为可能。

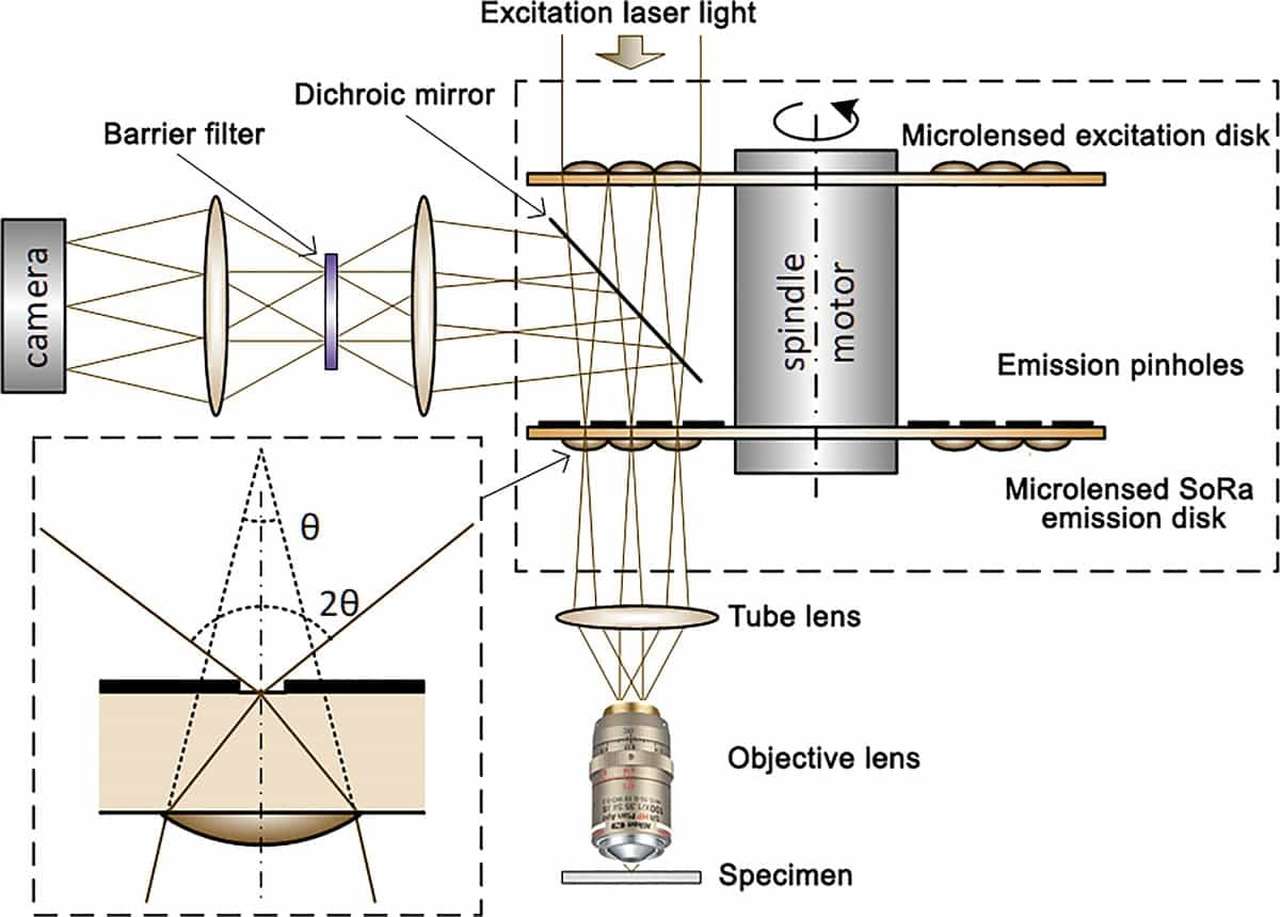

以适当的放大倍率对发射光针孔进行微透镜处理,可以抵消通过非无限小的发射光针孔时的同轴照明点扩散函数和共聚焦有效点扩散函数(照明和探测点扩散函数的乘积)的不匹配。

通过微透镜处理,单个点在针孔上的发射角减小了2倍,等效于无限小理想针孔,但是不会影响信号的亮度。

港澳免费资料全年资料大全


港澳免费资料全年资料大全  港澳免费资料全年资料大全

宽场荧光                                                                                      SD 50µm

港澳免费资料全年资料大全  港澳免费资料全年资料大全

SoRa                                                                                           SoRa DCV

宽场荧光图像,针孔尺寸为50um的转盘共聚焦图像,SoRa原始图像以及反卷积SoRa图像的对比。

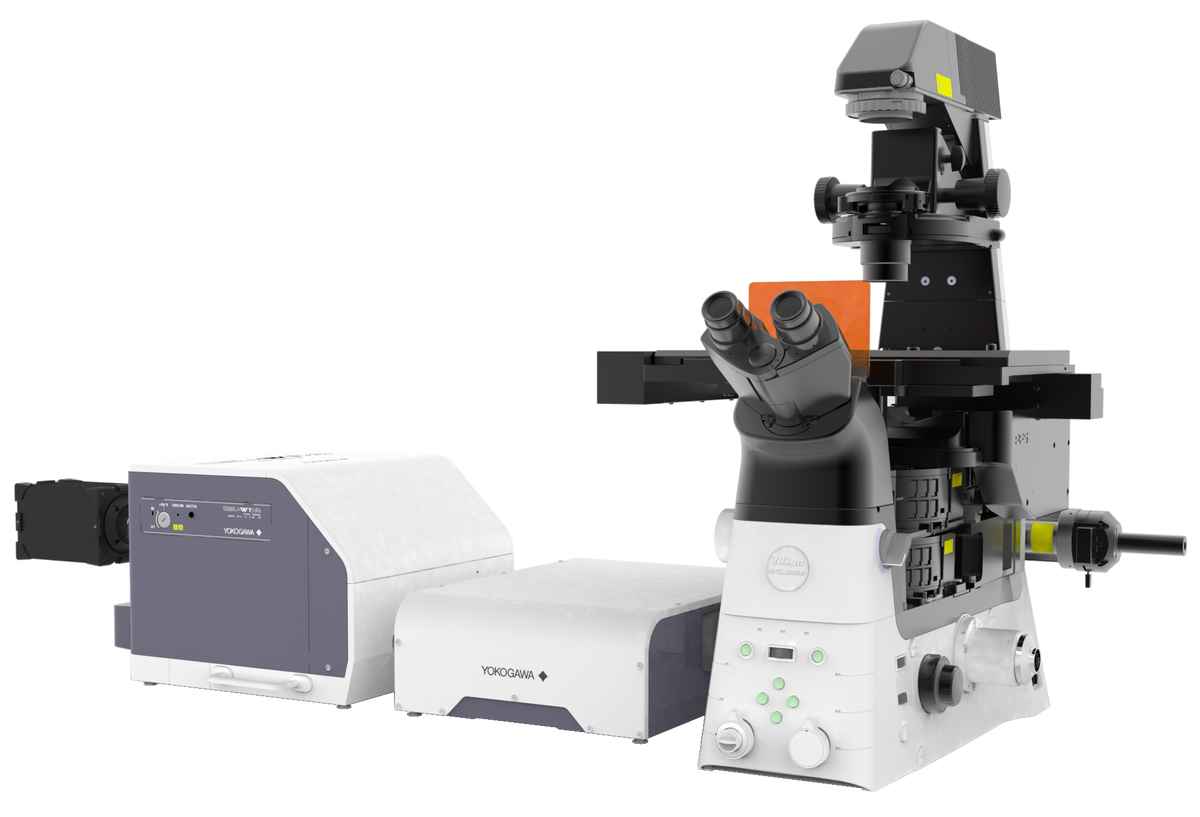

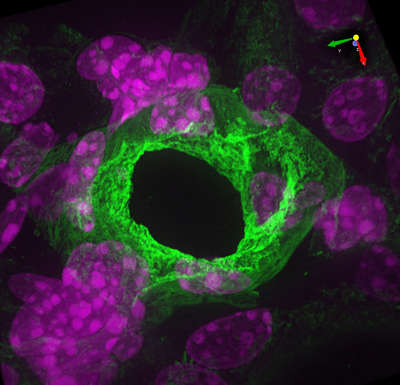

CSU-W1 SoRa:将共聚焦和超分辨率成像合二为一

系统包含两个可通过软件轻松切换的转盘:一个支持光学层切的超分辨率转盘和一个标准的共聚焦成像转盘。这意味着CSU-W1 SoRa是一个同时拥有转盘式共聚焦和超分辨率成像的系统。


港澳免费资料全年资料大全  港澳免费资料全年资料大全

共聚焦图像                                                                                  SoRa DCV

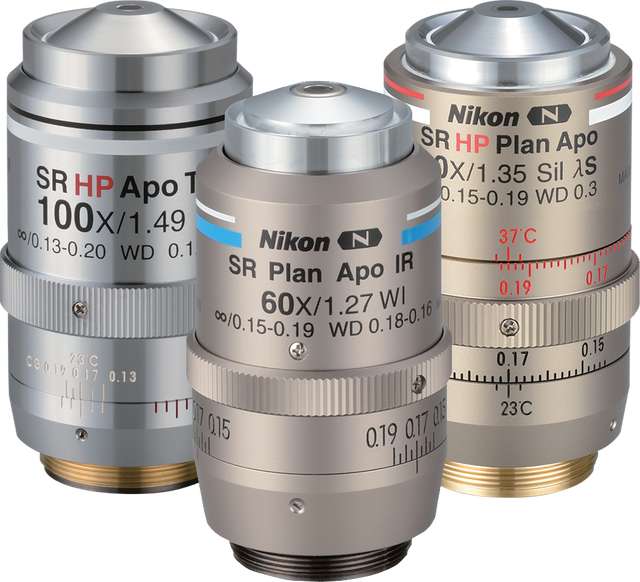

尼康的高性能物镜可与CSU-W1 SoRa完美匹配

通过SoRa成像提升分辨率时需要使用60x或100x物镜,同时还需分别配合使用4x和2.8x的中继变倍透镜,以提供最佳的有效像素尺寸,从而满足超分辨率和反卷积的需求。

尼康拥有种类丰富的60x和100x的物镜,长工作距离、高数值孔径且带有校正环,可与该系统完美匹配。


在尼康Ti2-E倒置显微镜平台上,可选配电动自动校正环和水镜自动补水装置。


尼康的高性能物镜可与CSU-W1 SoRa完美匹配


港澳免费资料全年资料大全

灵活的配置

由于CSU-W1 SoRa基于CSU-W1平台,因此同样可以配置单相机或双相机。此外,还可以通过连接附加设备来适配多相机。借助尼康Ti2-E倒置显微镜平台,通过LAPP照明器向成像系统加配各种其他成像和光操作设备,包括TIRF,数字微镜器件(DMD,digital micromirror devices)以及光刺激模块等。


*本公司产品中任何描述性词语不具备对其他品牌产品的排他性,仅限于对比本品牌前期产品。

如有疑异,可通过025-83194005联系。*


规格


CSU-W1 SoRaCSU‐W1CSU‐X1
共聚焦扫描方式微透镜增强型 Nipkow disk 和在发射光针孔处增加了微透镜的SoRa转盘
微透镜增强型 Nipkow disk
最高转盘速度4,000 转/分钟5,000 或 10,000 转/分钟
外部同步方式通过TTL输入信号同步扫描速度
转盘单元一个50um或25um的共聚焦转盘,一个SoRa超分辨率转盘,全电动控制50um或25um(最多两个),全电动控制50um
透镜切换光路1x, 2.8x, 以及 4x 中继放大透镜n/a
明场成像n/a可选配电动控制明场光路
视场

61x57um @ 100x (SoRa 模式)

71x67um@ 60x (SoRa 模式)
最大 17x16mm10x7mm
激发光波长405-640nm405nm-785nm405nm-647nm
激光接入方式单模光纤
激发光闸内建机械光闸
二向色镜3孔位电动切换3孔位电动切换或1孔位手动切换
荧光滤镜转轮10孔位6或12孔位
外部控制接口RS‐232C
显微镜接口直接与显微镜耦合通过C‐Mount耦合
相机接口适配器C‐mount 1x (放大倍率可选以匹配不同尺寸的传感器)
操作环境15‐35°C, 20‐75% 相对湿度15‐40°C, 20‐75% 相对湿度
电源输入电源: 100‐240 VAC +/‐ 10%, 50/60 Hz
兼容的显微镜Ti2系列, Ti系列Ti2系列, Ti系列, Ni系列, FN1系列


光学像素的重新分配可实现转盘共聚焦超分辨率成像

SoRa超分辨率转盘可助CSU-W1实现超分辨成像功能。

  • 相对于宽场成像,XY方向分辨率提升2倍
  • 同时增强分辨率与共聚焦层切能力
  • 提供普通共聚焦成像和SoRa超分辨成像两种成像模式
