主要特性
同一样品，更多信息
使用2X Plan Apochromat物镜，以8192×8192像素、iDISCO透明化小鼠的完整膀胱图像。有效像素大小：0.6 µm（普通黑白CMOS摄像头5倍以上的空间分辨率）
无论倒置和正置显微镜都能获得最大视场（对角线25 mm），更多物镜选项，更丰富的样品选择尽可兼容超大视野成像。
结合高达8192×8192像素的扫描尺寸，AX/AX R共聚焦显微镜即使使用低倍物镜也能在超越光学衍射极限时取样。
低放大倍率配合长工作距离和高数值孔径使得标本制备更加灵活。而在满足大视场观察的同时，还可在单张图像上实现高分辨率。使得在每张图像上收集的数据更多、更快。
高通量成像不仅有益于学术研究，还有益于药物开发研究。
使用4X物镜拍摄斑马鱼的2日龄胚胎
使用1X物镜单次扫描拍摄透明化成年小鼠脑 使用高NA 25X硅油物镜（1.05 NA），单视场拍摄果蝇的胚胎发育情况
*使用市面上的其他共聚焦系统无法在一个视场内或以这种分辨率拍摄该样本
以更小的干扰观察...
激光扫描共聚焦在成像时由于使用极高光密度的点照明并需要逐点扫描照射样品，因此对样品具有较高的光毒性。
AX R的高速共振扫描相对常规扫描其照明时间缩短了20多倍，因此光毒性得到了显著降低。
采集时间缩短，实现了极高的成像速度（2048×16像素分辨率下，帧率达720 fps）。
由于具有更低的光毒性及更高的采样速度，使活样品获得了更长的存活时间并可进行更高频次的数据采集，这不仅能够捕获存活样本的动态事件及更长时程变化，也能在固定标本上实现更快的采集速度。这不仅是活体样本成像的利器，也能极大提高药物开发研究（如多点法测定）的效率。
表达PLC-PH::GFP（PIP2）的发育果蝇胚胎，时间序列Z轴扫描最高亮度投影图像。使用25X硅油物镜，在12小时内每隔10分钟以2048×1024像素共振扫描采集。
..采集速度更快...
传统共聚焦显微镜需要逐点扫描，所以在高分辨率下进行高质量三维成像极为耗时。而AX R共振扫描的高速成像能力将颠覆您的这一认知！
使用2048×2048像素的共振扫描和25mm的FOV，采集25张大肠样本的高分辨率图像，并在2分钟之内拍摄完成。
...以及超微细节
凭借25 mm视场、高达8192×8192分辨率及超高的拍摄帧率，AX/AX R在高、低放大倍率上都能展现令人惊叹的高分辨率成像细节。
仅需一套设备即能完成从完整生命体或系统生物到亚细胞结构的全域成像。
此高分辨率能力有益于药物开发中的靶标选择。
使用25X硅油物镜，通过2048×2048像素共振扫描得到的小鼠肌肉
可调检测器完美匹配染料
使用可由用户自定义波段的DUX-VB检测器单元和60X水浸物镜（NA 1.27），通过2048×2048像素的共振扫描采集到的狨脑Z轴最高亮度投影图像。
AX/AX R带来全新DUX-VB检测器可根据标记和染料数据调整采集波段，并能自由地精细调整，从而最大程度地减少多余波段荧光。
只需选择标本中的标记个数及名称系统即可智能匹配。
另外，还可定义所需的发射范围，甚至只定义所需的发射颜色：剩下的事情则交给AX/AX R和NIS-Elements软件来完成，包括优化最适合成像的二向色镜和激光波长选项。
或者，采集多达66个发射通道的高光谱图像，并可用于光谱拆分功能。
此外， AX/AX R基础型DUX-ST检测器可以使用12个带通滤片，并可进一步升级到18个。
所有检测器系统都可选择灵敏度高、噪音低的GaAsP PMT检测器或MA-PMT检测器。从而可为灵敏度、波长响应要求及不同预算提供最理想的检测器选择。
卓越的共聚焦成像光学组件
从原材料到显微镜系统，尼康完整把控光学组件的制造及装配流程，为您竭诚奉上无与伦比的光学质量和性能。
统一的光学设计意味着共聚焦系统、显微镜和物镜皆经过极限优化和匹配，可实现卓越的质量和分辨率。
尼康CFI60/CFI75无限远校正光学系统具有广泛选择的倍率、工作距离和浸液介质选项，可与广泛多样的样本及标本制剂配合使用。
使用10X Plan Apochromat Lambda S物镜（NA 0.45），通过1024×2048像素共振扫描采集斑马鱼胚血管生成的Z轴最高亮度投影图像。（以颜色编码深度）
选配件

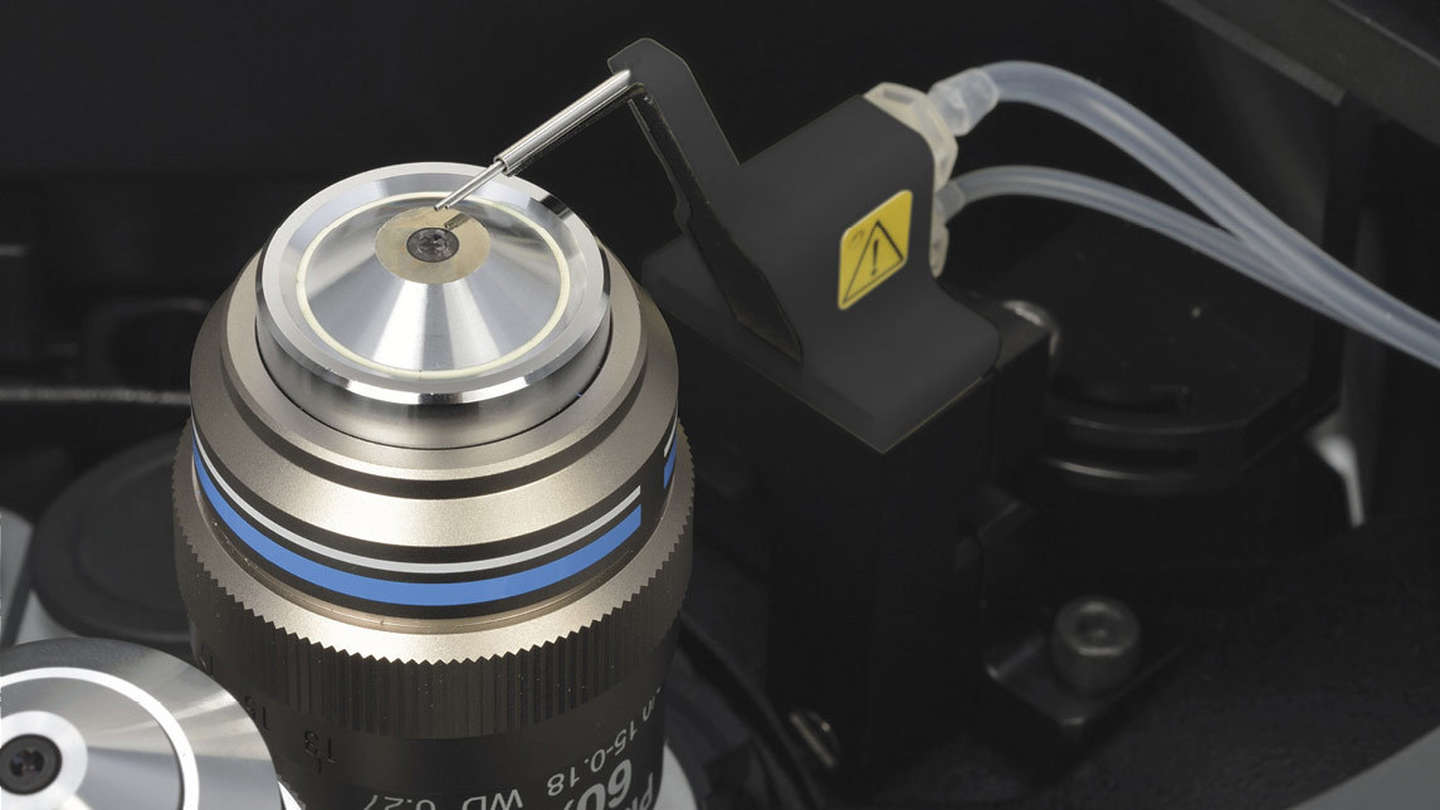

物镜自动补水装置
软件控制的自动补水装置能在任何环境（包括培养环境）中使用折射率匹配的水浸物镜实现长时间延时成像。

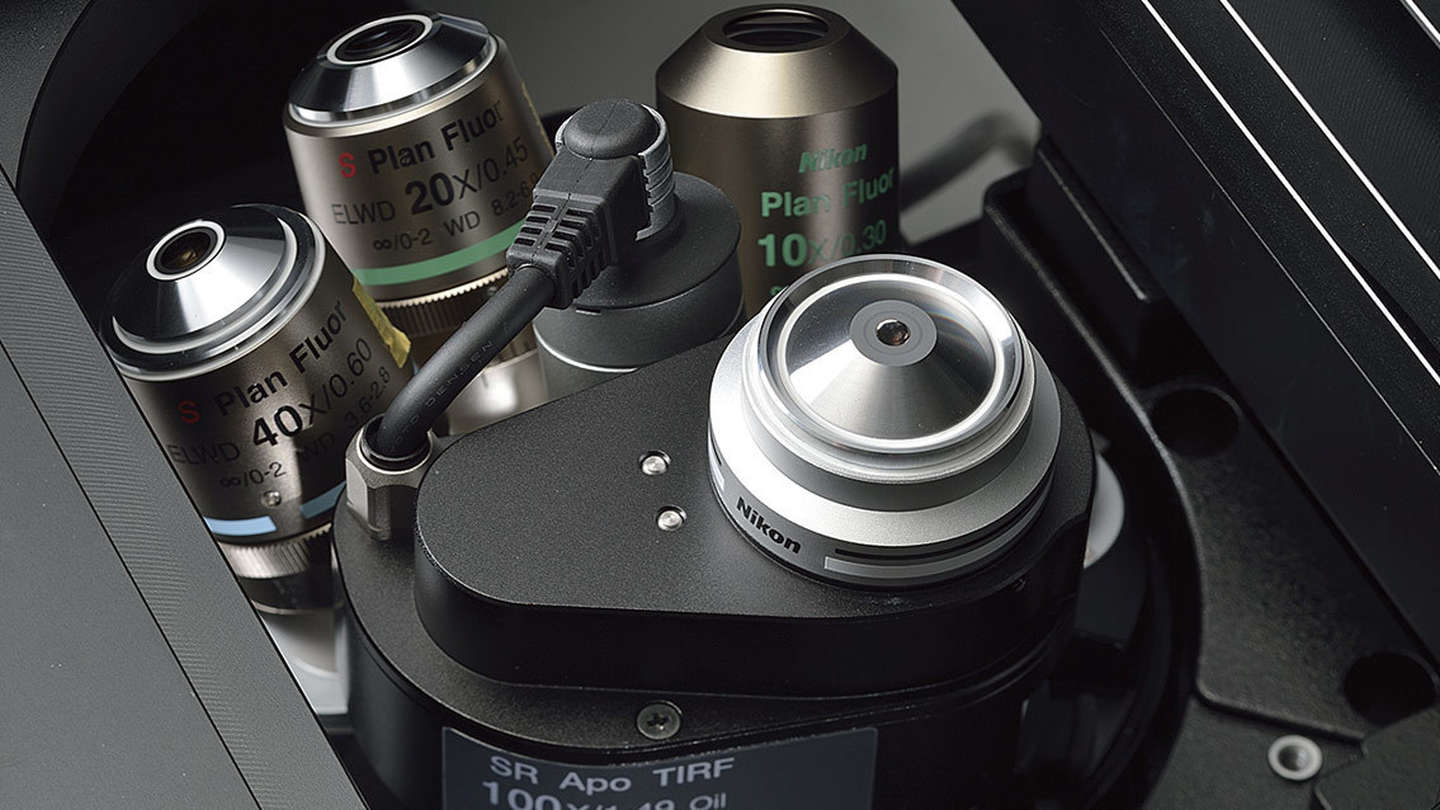

自动校正环
远程并通过软件控制物镜校正环调至最佳位置获得最佳的分辨率。得益于电动校正环的设计,允许用户调整校正环，而不会干扰样本位置，即使在孵化箱或培养小室中也是如此。
多种应用模块

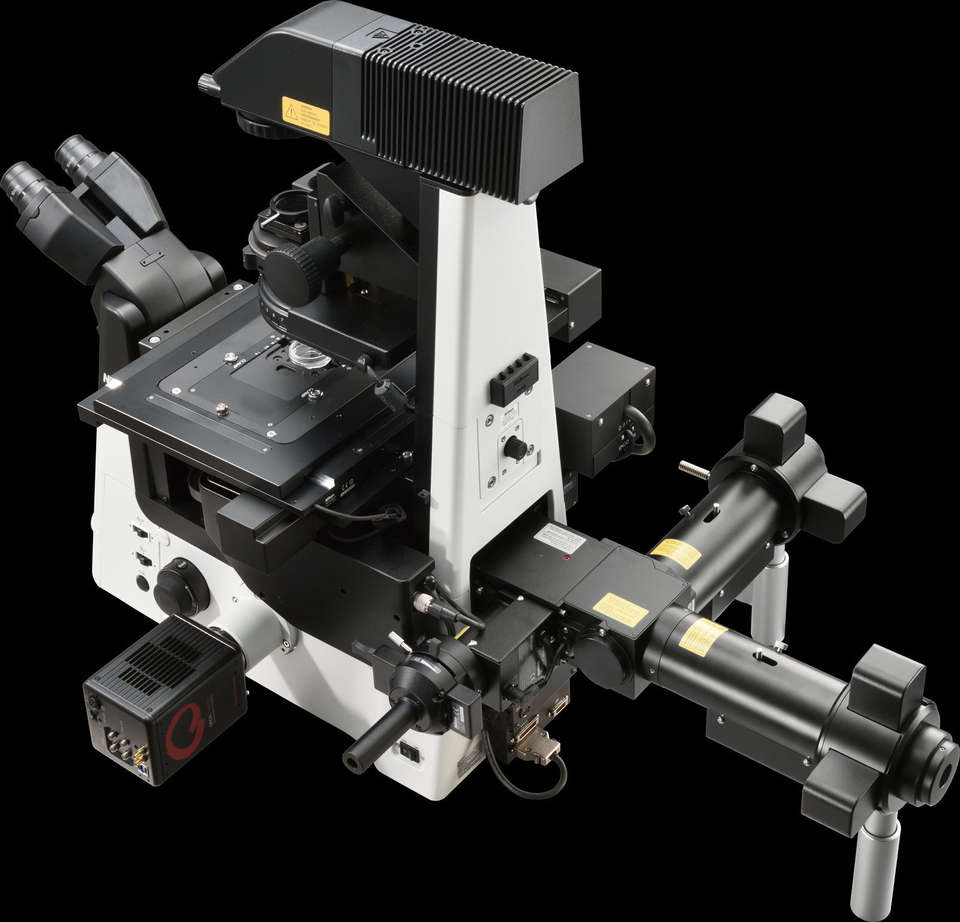

Ti2-LAPP模块化照明系统
倒置显微镜Ti2-E与AX/AX R组合，最多可搭载5个Ti2-LAPP模块照明系统。可以结合TIRF（全反射荧光）模块、光刺激模块、荧光照明模块等，同时搭载到一台显微镜上，可在同一实验中使用。
全反射荧光（TIRF）
电动TIRF模块可通过NIS-Elements软件电动控制激光的入射角及渐逝深度。结合多个TIRF模组，可对每个波长单独设定激光渐逝深度。
光刺激：点及区域扫描单元
XY检流计扫描单元可通过激光以点扫描方式刺激样本的任意区域。可在光刺激的同时进行共聚焦成像。
光刺激：数字微镜器件（DMD）
DMD模块除点状刺激外可按任意形状进行光刺激。可同时刺激多个位置，追踪其变化。除使用激光之外，还提供了适合活体样本的LED光源搭配。

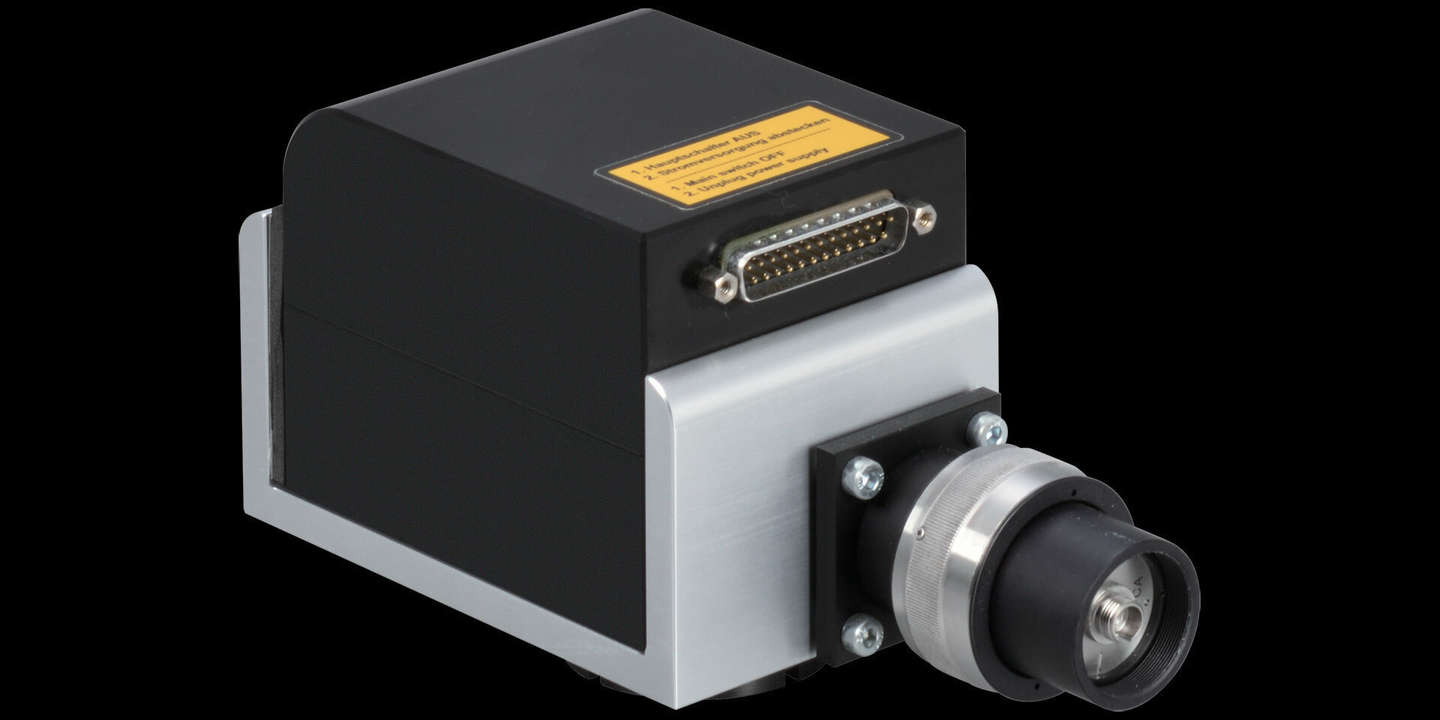

Opti-Microscan光刺激装置
该装置可在400至700 nm波长范围*内实现光刺激，可实现可见光刺激红外成像。提供同步刺激、顺序刺激和手动刺激等模式。
* 受滤光块类型限制。
*本公司产品中任何描述性词语不具备对其他品牌产品的排他性，仅限于对比本品牌前期产品。
如有疑异，可通过025-83194005联系。*
| AX-SHS 检流计扫描 | AX-SHR 检流计+共振扫描 | |
|---|---|---|
| 扫描头 | 检流计扫描视野: 25mm 最大扫描分辨率：8192 x 8192 扫描速度：10fps @512 x 512像素；240fps @512x16像素 最长驻留时间：0.2ms 图像旋转：±180° 支持线扫描、双向扫描和平均（线平均和滚动平均） | 检流计扫描视野：25mm 共振扫描视野：25mm 扫描速度：7.5fps @2048 x 2048像素；15fps @2048x1024像素；30fps @2048x512像素；720 fps @2048 x 16像素 *1 支持线扫描、双向扫描和平均（线平均和滚动平均） 实时Denoise.ai降噪功能 |
| 扫描头输入/输出端口 | 标准：一个激光输入端口和一个激光输出端口；FC连接 可选：一个可见光或近红外激光输入端口，可增加一个激光输出端口；FC连接 | |
| 针孔 | 六边形，连续可调，最小针孔：6μm | |
| FOV 视野 | 25mm（1x变倍） | |
| 扫描变倍 | 1-1000x | |
| 激光 | 多达8个可见光/近红外激光器 兼容激光器：（标准）405 nm至750 nm，（可选）730 nm或785 nm用于近红外成像选购件 | |
| 探测器 DUX-VB | 2或4通道（增加近红外成像选购件时为4通道） 可自由调节带宽，精度为±1 nm，多达66条离散光谱通道多达12个带通滤色片 可选择MA-PMT或GaAsP PMT（对于近红外成像组件，请选择Ex Red GaAsP PMT用于730 nm激发，或GaAs PMT用于785 nm激发） | |
| 探测器 DUX-ST | 2 / 4通道 可选MA-PMT或 GaAsP-PMT | |
| NSPARC探测器 | 横向分辨率100 nm*2，轴向分辨率300 nm*2 配备SPPC（单像素光子计数器）阵列探测器 最多可安装7个发射滤光片（支持405 nm、445 nm、488 nm、514 nm、561 nm、594 nm和640 nm波长激发） 使用检流计扫描：可选择XY轴分辨率2至1024像素 使用共振扫描：可选择X轴分辨率256、512和1024像素、Y轴分辨率128至1024像素*3 | |
| 透射探测器 | MA-PMT探测器 | |
| 超分辨率模块 | 支持同时四通道超分辨率成像；分辨率：XY方向120nm，Z方向300nm | |
| Z轴步进 | Ti2-E: 0.01 μm, 0.02 μm (编码器), FN1步进电机: 0.05 μm, Ni-E: 0.025 μm Piezo Z步进: 最小1.5nm | |
| 兼容显微镜 | Ti2-E倒置显微镜最大 FOV 25 mm Ni-E 及FN1 正置显微镜最大FOV 25 mm | |
| 选配 | 光刺激（点扫描或DMD） FLIM荧光寿命成像（含高速FLIM） 压电陶瓷Z轴（或XYZ三维） 各类培养装置及笼式工作环境 其他模块如TIRF，N-STORM 或 N-SIM S | |
| 软件 | NIS-Elements C或NIS-Elements C-ER成像软件 | |
| 工作站 | Microsoft Windows® 10 64bit/11 专业版 配备 GPU 加速卡 | |
| 推荐安装环境 | 温度23±5˚C，相对湿度≤70%（无冷凝） | |
*1 选配1K模块时：15fps @1024x1024像素；30fps @1024x512像素；720 fps @1024 x 16像素
*2 此参数在488 nm激光激发下，使用40 nm直径荧光小球测量横向分辨率，及使用100 nm直径荧光小球测量轴向分辨率。实际分辨率取决于激光波长和光学配置。
*3 无法选择2048像素分辨率
AX/AX R共聚焦显微镜具有广阔的视野及较佳的像素密度，能够采集组织中更广、更深区域中的更多数据。其绝妙的高灵敏度和高扫描速度减小了对标本的光毒性，并使对标本的破坏程度降至尽量低。AX/AX R的图像采集/分析功能运用人工智能（AI）算法，可高效采集可靠性数据。
终极进化的AX/AX R不仅在生命科学研究、而且在制药和素材开发等产业领域提高了实验的可能性，还为获取较值得信赖的数据作出了贡献。
