AX R MP with NSPARC

AX R MP with NSPARC

产品简述:主要特性高速大视野拍摄AX R MP无论共振扫描还是检流计扫描都具有22 mm视野,任意放大倍率下都可捕获较多数据。十分有利于大样品高速及大视野时间序列成像。大视野高倍率成像AX R MP的大视野能让成像好处多多:同一颗物镜,每帧图像中可见较多样品,可收集较多数据当使用高分辨率/放大倍率的物镜时,能在保持相同视野的前提下观察到较多细节。尤其是在高画质大图拼接时,这些都意味着能为您节省时间成本大样品

025-83194005

电话咨询

概述/主要特征 规格 原理

主要特性

高速大视野拍摄

AX R MP无论共振扫描还是检流计扫描都具有22 mm视野,任意放大倍率下都可捕获更多数据。十分有利于大样品高速及大视野时间序列成像。

港澳免费资料全年资料大全


大视野高倍率成像

AX R MP的大视野能让成像好处多多:

同一颗物镜,每帧图像中可见更多样品,可收集更多数据

当使用更高分辨率/放大倍率的物镜时,能在保持相同视野的前提下观察到更多细节。这些都意味着能为您节省时间成本,尤其是在高画质大图拼接时。


港澳免费资料全年资料大全

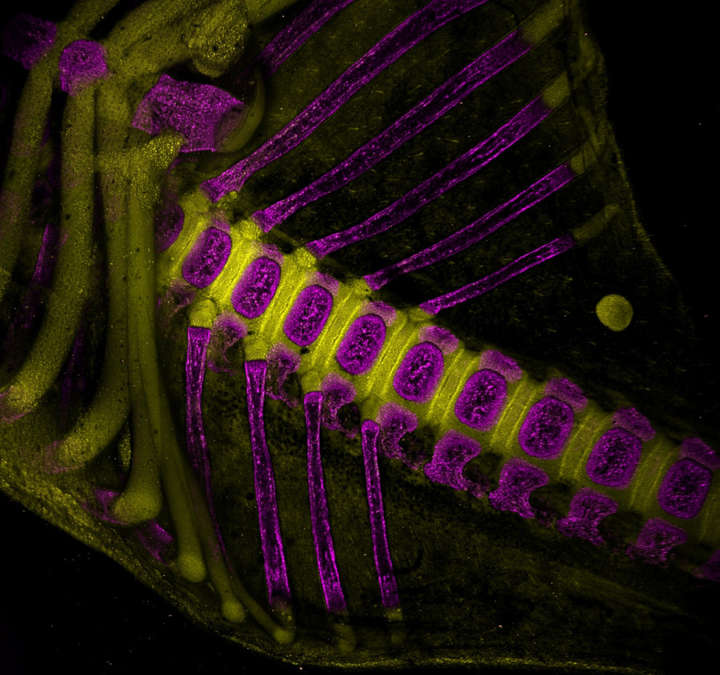

大样品的图像拼接

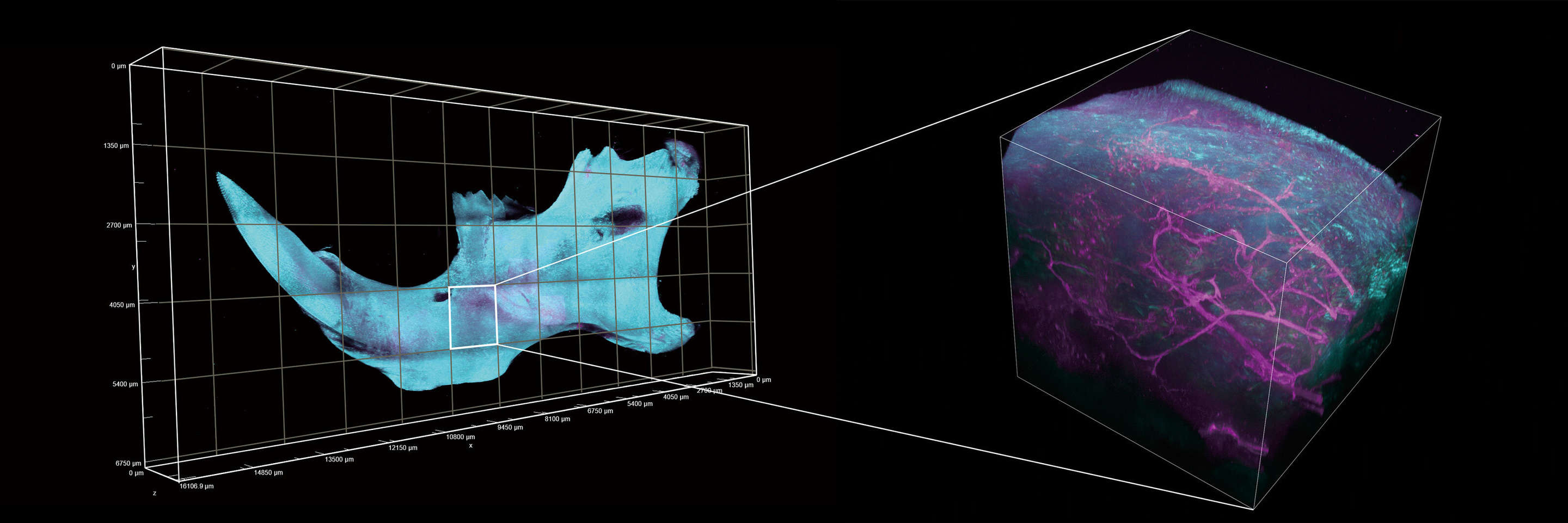

鼠颚的SHG图像,血管:Alexa Fluor 488

通过在 6.7 x 16.2mm 的区域内获得 12 x 5 视野拼接图像并执行 Z-stack成像获得清晰的图像。

物镜:CFI Plan Apochromat Lambda D 10

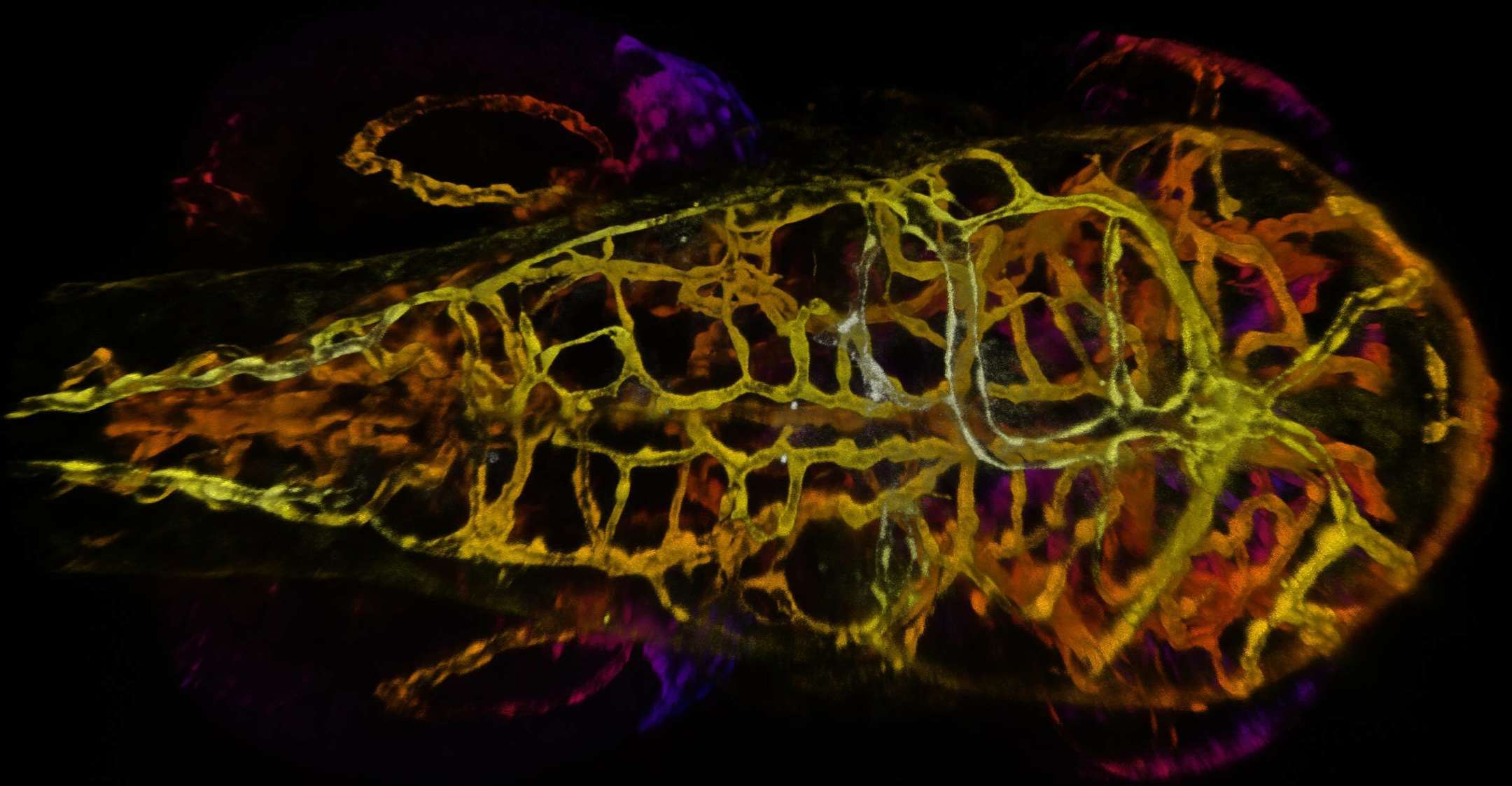

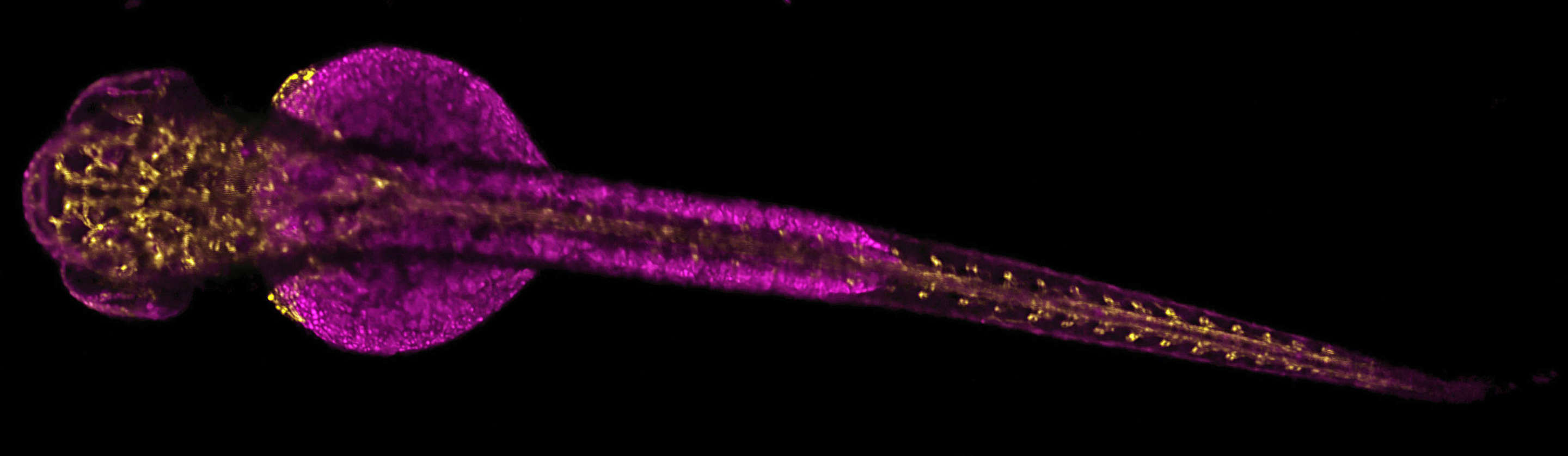

斑马鱼胚胎血管(0:10)

在用GFP和RFP标记的胚胎斑马鱼中获取的700 µm厚Z stack中血管的三维分布视频。

物镜:CFI75 Apochromat LWD 20XC W


高速扫描,可靠动态成像

AX R MP的共振扫描可在22mm视野下实现高速成像,与检流计成像相比,可大大缩短拍摄时间。这也意味着光照时间更短,样品受光毒性的影响更小。通过设置ROI,甚至能达到720fps(2048 x 16像素)的超快成像速度。


斑马鱼胚胎,血管:GFP,血细胞:RFP (0:10)

高分辨率下识别单个血细胞,并对血流进行28fps(2048 x 546像素)高速成像

物镜: CFI75 Apochromat LWD 20XC W


深层结构高亮、高清成像


高分辨率深层活体成像


AX R MP允许用户灵活选用共振扫描或检流计扫描进行高速或高分辨率成像。检流计扫描能获得8192 x 8192像素的高分辨率图像,可满足任意放大倍率下Nyquist采样。高速共振扫描支持高达2048 x 2048的高分辨率成像。两种扫描模式都能以精微的细节展示深层区域的形态变化。

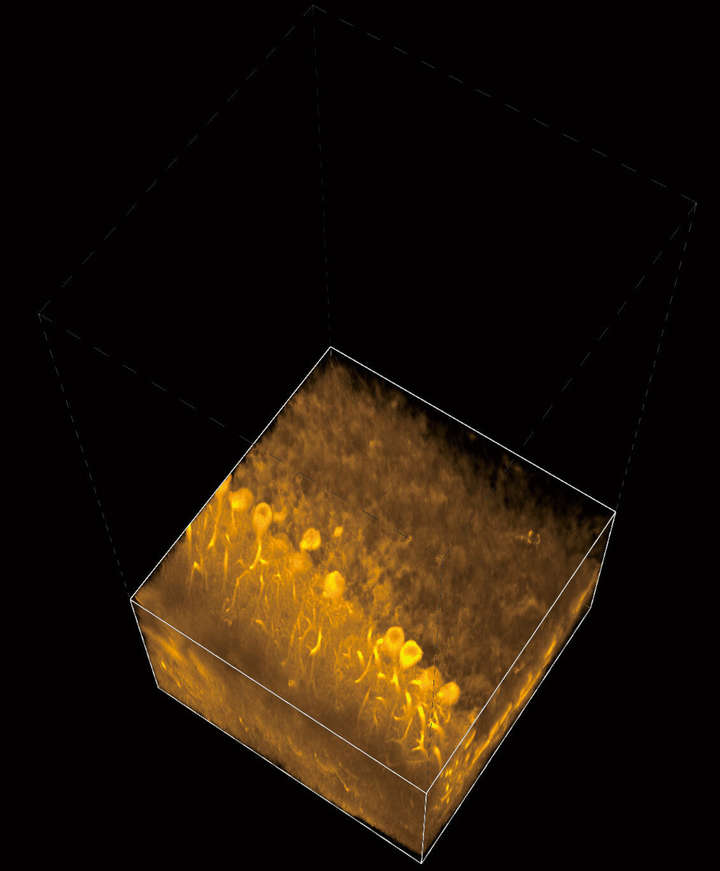

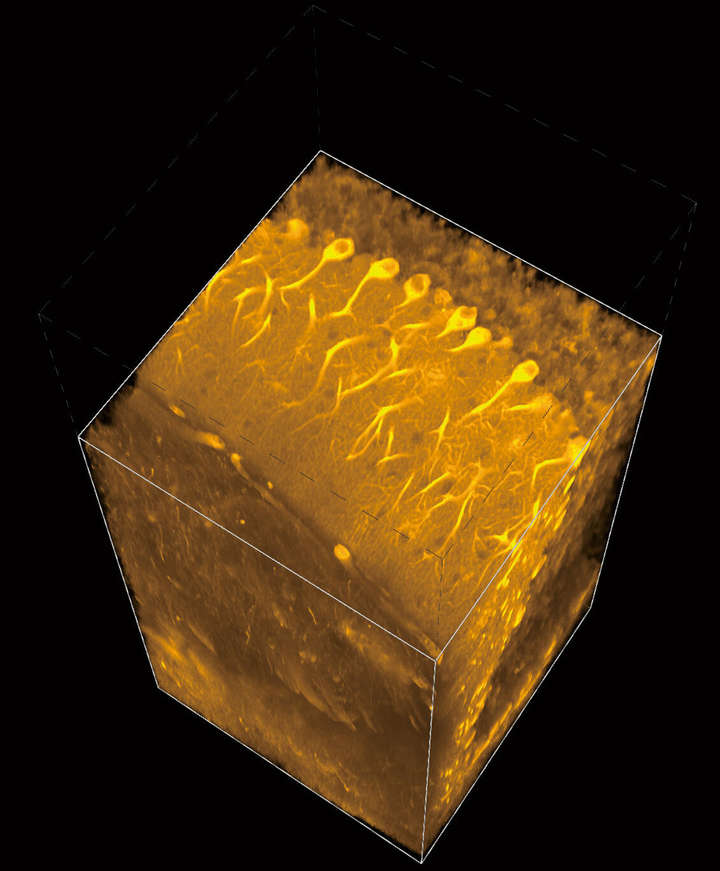

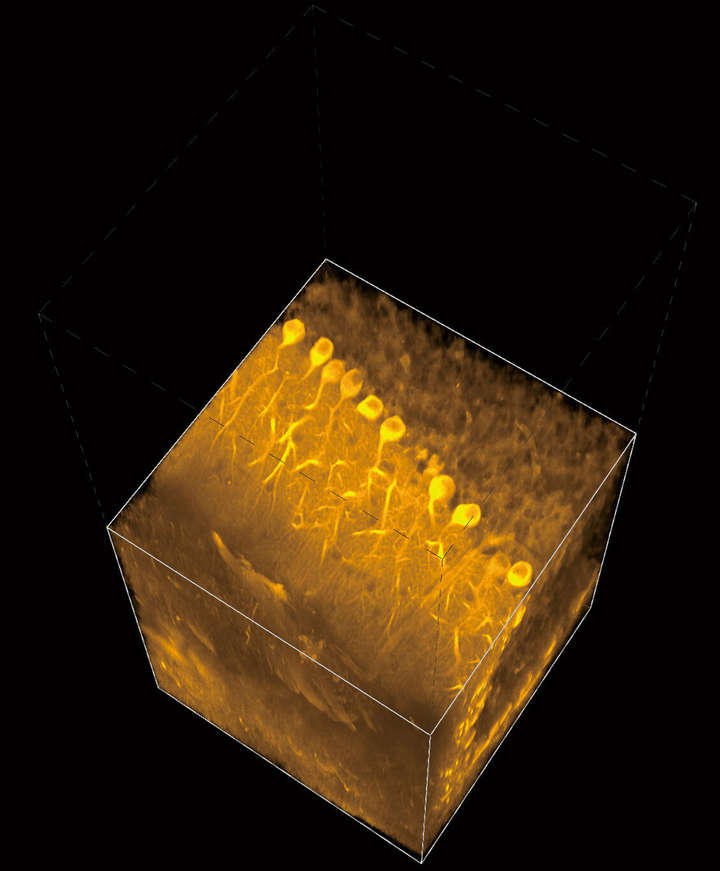

鼠脑的最大亮度投影(MIP)图像,浦肯野细胞:GFP (0:04)

采用2K共振扫描模式920 nm波长激发的Z-stack成像。能看到深处高信噪比的单个神经细胞。

物镜:CFI75 Apochromat LWD 20XC W

港澳免费资料全年资料大全  港澳免费资料全年资料大全

0 μm                                                                                 -150 μm

港澳免费资料全年资料大全  港澳免费资料全年资料大全

-300 μm                                                                           -450 μm


港澳免费资料全年资料大全

可替换DM/IR截止滤光片套件


高灵敏度深层信号探测

AX R MP的非退扫探测器(NDD)在各配置中皆贴近物镜后焦平面,可最大程度地收集荧光信号。根据观察的荧光波长,在标准配置中可灵活选择2至4个多碱PMT或GaAsP PMT。

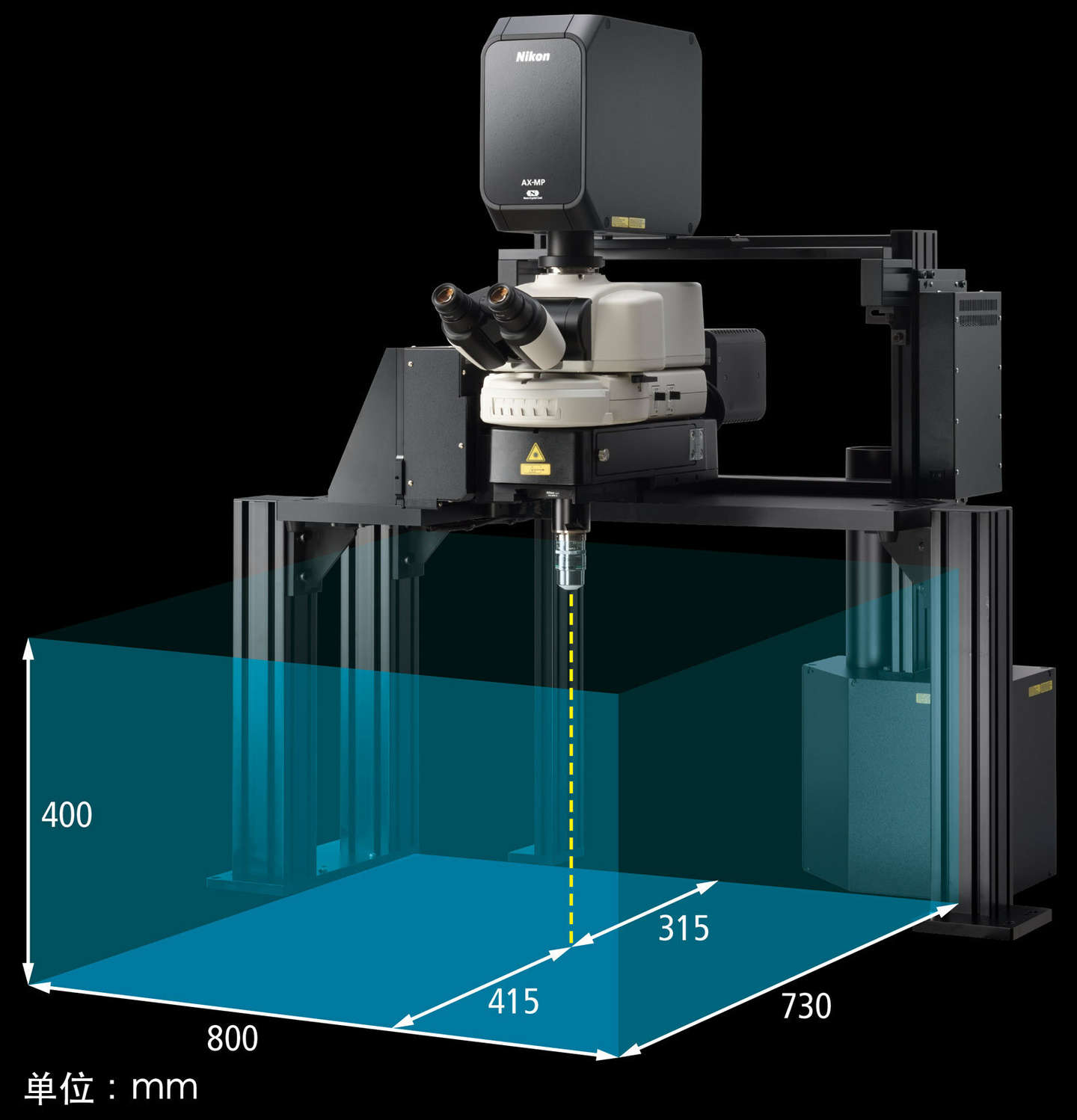

宽大空间适配各类样品搭配

AX R MP专用电动正置显微镜物镜下方空间高度达40cm。可选两种电动显微镜机身支架,其无需改造即可在样品周围提供足够的自由空间,既提高了样品摆放的灵活性,亦便于用户操作。

此外,物镜角度亦可调节,进一步提高了使用灵活性,也可使观察的样品更方便的处于舒适姿态。


港澳免费资料全年资料大全

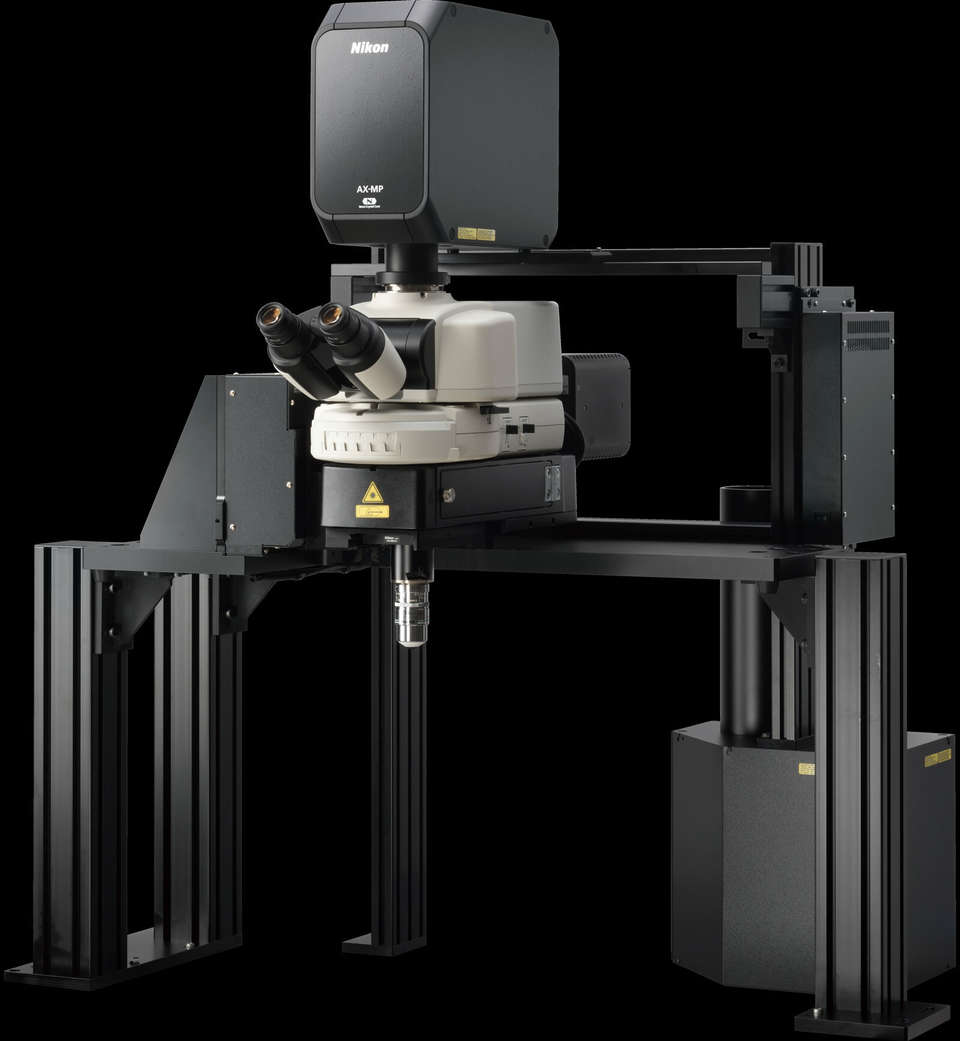

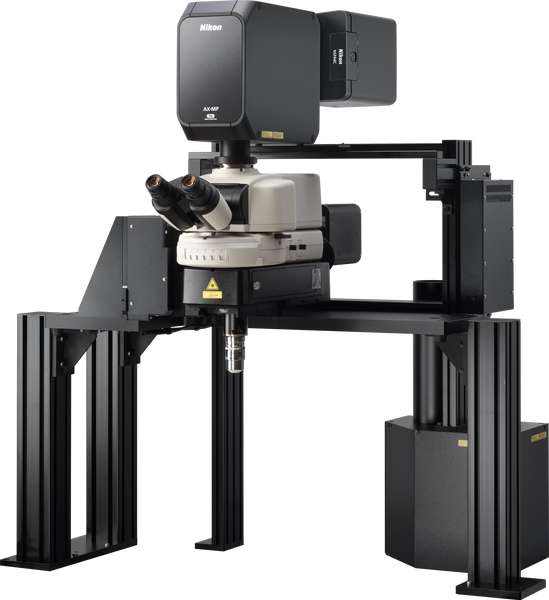

门式机身支架

前后大空间设计

港澳免费资料全年资料大全

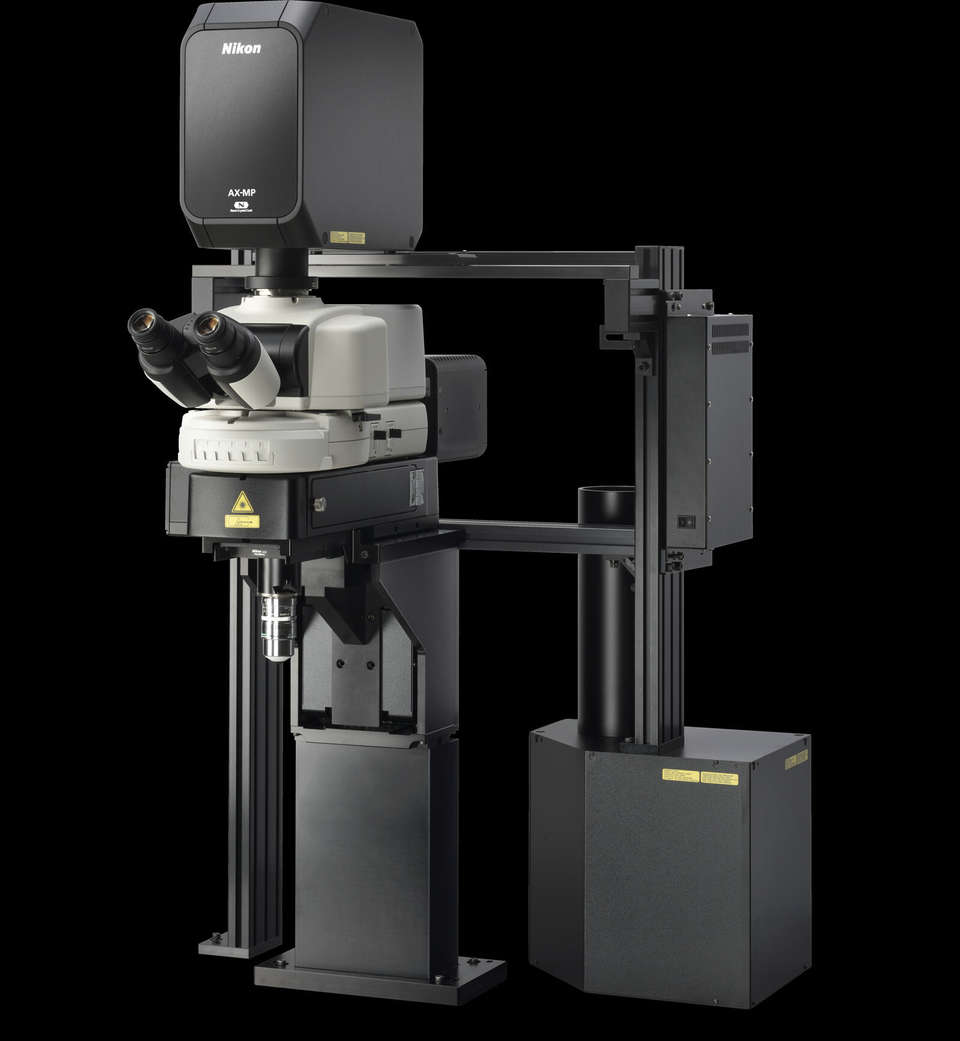

立柱式机身支架

左右大空间设计

港澳免费资料全年资料大全

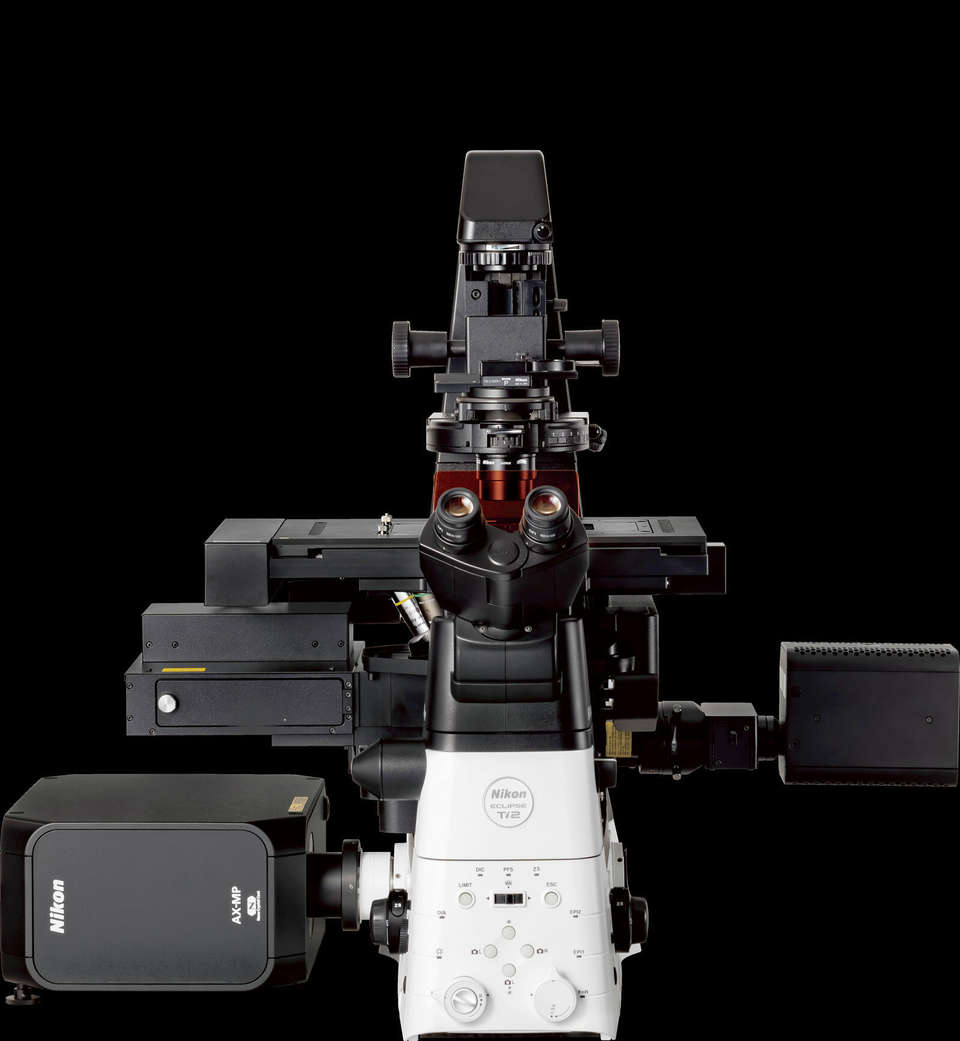

AX R MP亦可适配Ti2倒置显微镜


样品外周充裕空间

载物台与显微镜相互独立,以保证物镜下方有足够大的空间。为不同观察用途提供两种机身支架。门式支架前后方向拓展了更多空间,立柱式支架左右方向拓展了更多空间。


搭配龙门支架的AX-FNGP

港澳免费资料全年资料大全

搭配单支架的AX-FNSP

港澳免费资料全年资料大全


港澳免费资料全年资料大全  港澳免费资料全年资料大全


为活体显微镜打造的系统

为能实现活体成像的最大性能与灵活性,我们对AX R MP进行了彻底的设计。该系统反应快速且不减损图像质量,即使在最棘手的条件下也能提供可靠数据。借助独特的AX-FN显微镜镜座,空间变得更为宽裕,能够开展新的实验设计和样本观察。


观察舒适姿态的样品

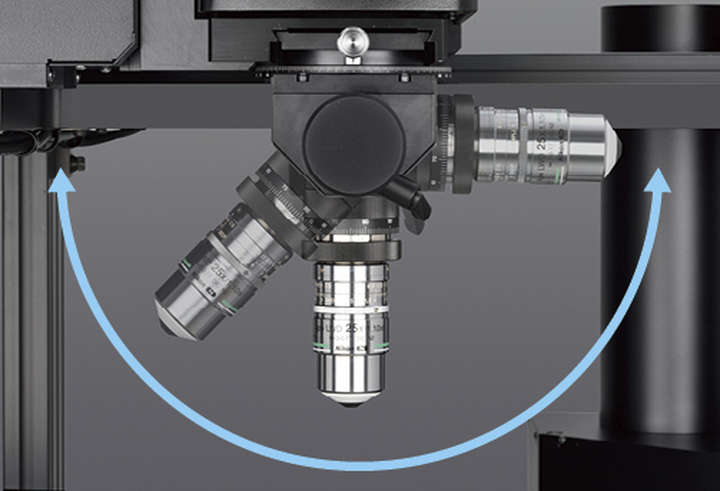

尼康开发了能调整物镜角度的新型CFI75旋转倾斜单物镜架。不用改变样品方向就能对样品进行横向及侧向观察,减小了样品负荷。Piezo Z装置(选配)允许高精度、高速Z轴成像。


港澳免费资料全年资料大全  港澳免费资料全年资料大全  港澳免费资料全年资料大全

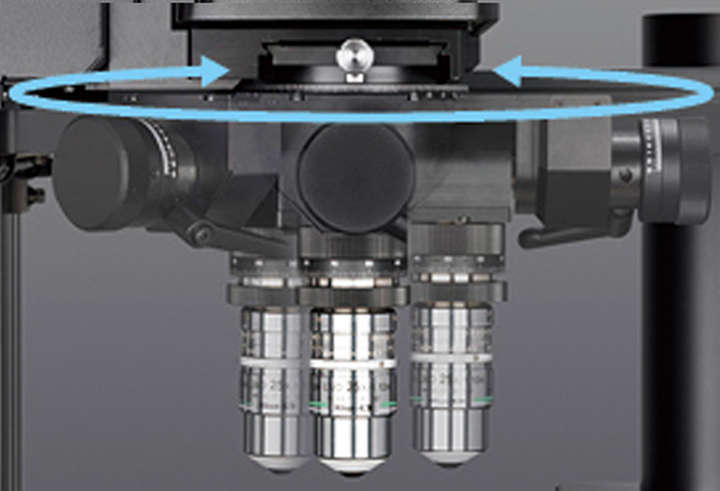

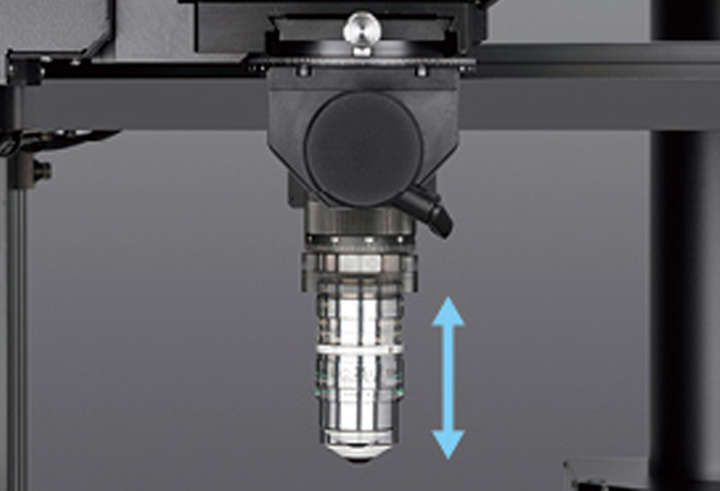

Z轴粗移(±3 mm)                        垂直旋转(±90°)                           水平旋转(±100°)

Piezo Z装置行程:450 μm


港澳免费资料全年资料大全


高精度样品定位

专用电动载物台能利用控制手柄在±34 mm(X)和±27 mm(Y)范围内实现组织切片和培养皿等样品的高精度移动。


支持可见光成像

AX R MP不仅支持红外激发亦可支持可见光激发成像。其可在一台显微镜上结合多光子成像和共聚焦成像。也可以使用两种不同的波长实现同步光刺激和成像。


港澳免费资料全年资料大全

斑马鱼胚胎血管

在用GFP和RFP标记的胚胎斑马鱼中

物镜:CFI75 Apochromat LWD 20XC W


港澳免费资料全年资料大全

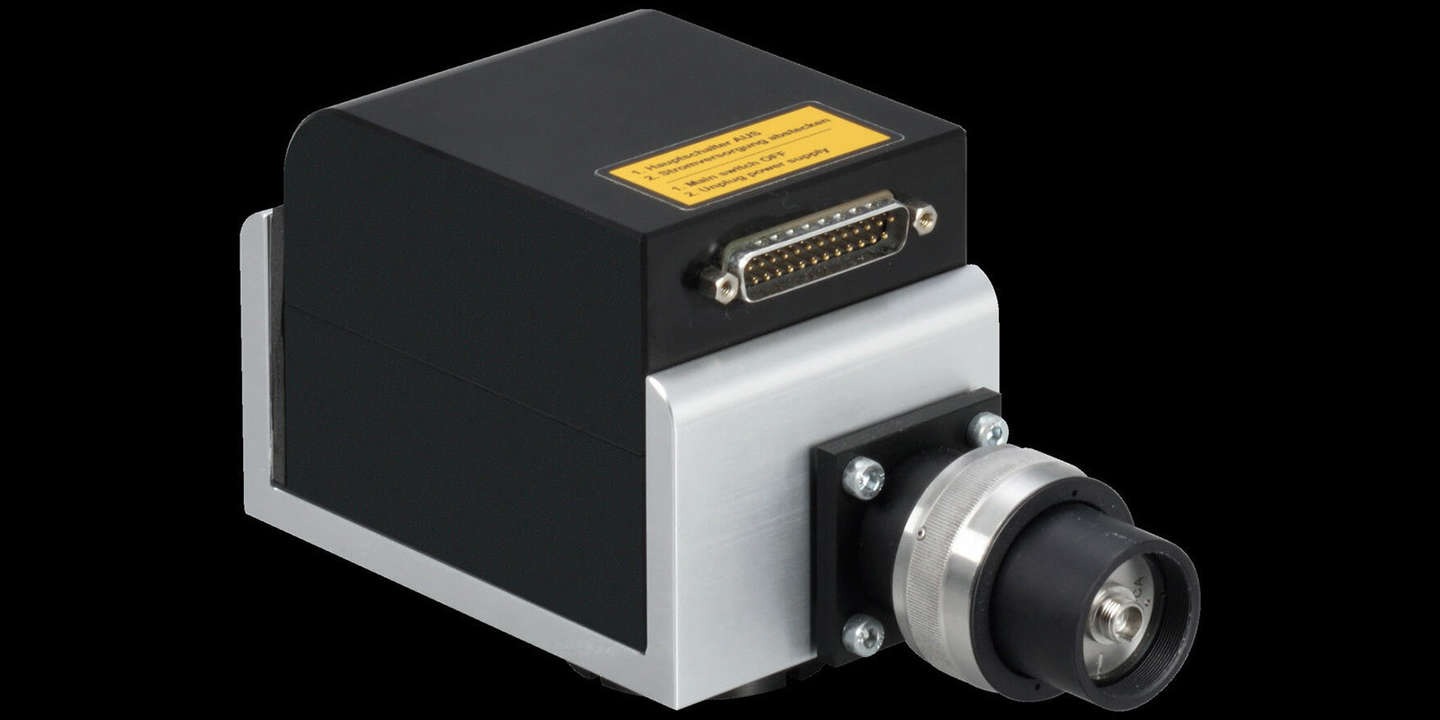

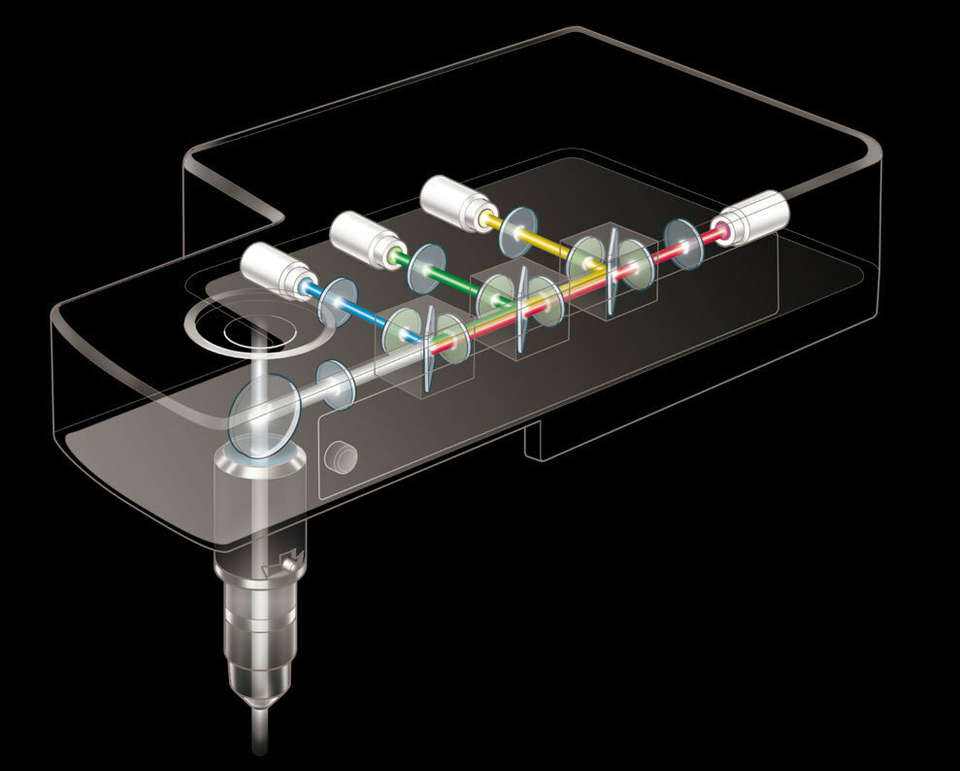

Opti-Microscan光刺激模块(选配)

使用波长为405 nm、488 nm和561 nm的光刺激*,可同时进行可见光刺激和IR成像。

*受所用滤光块的限制。


港澳免费资料全年资料大全

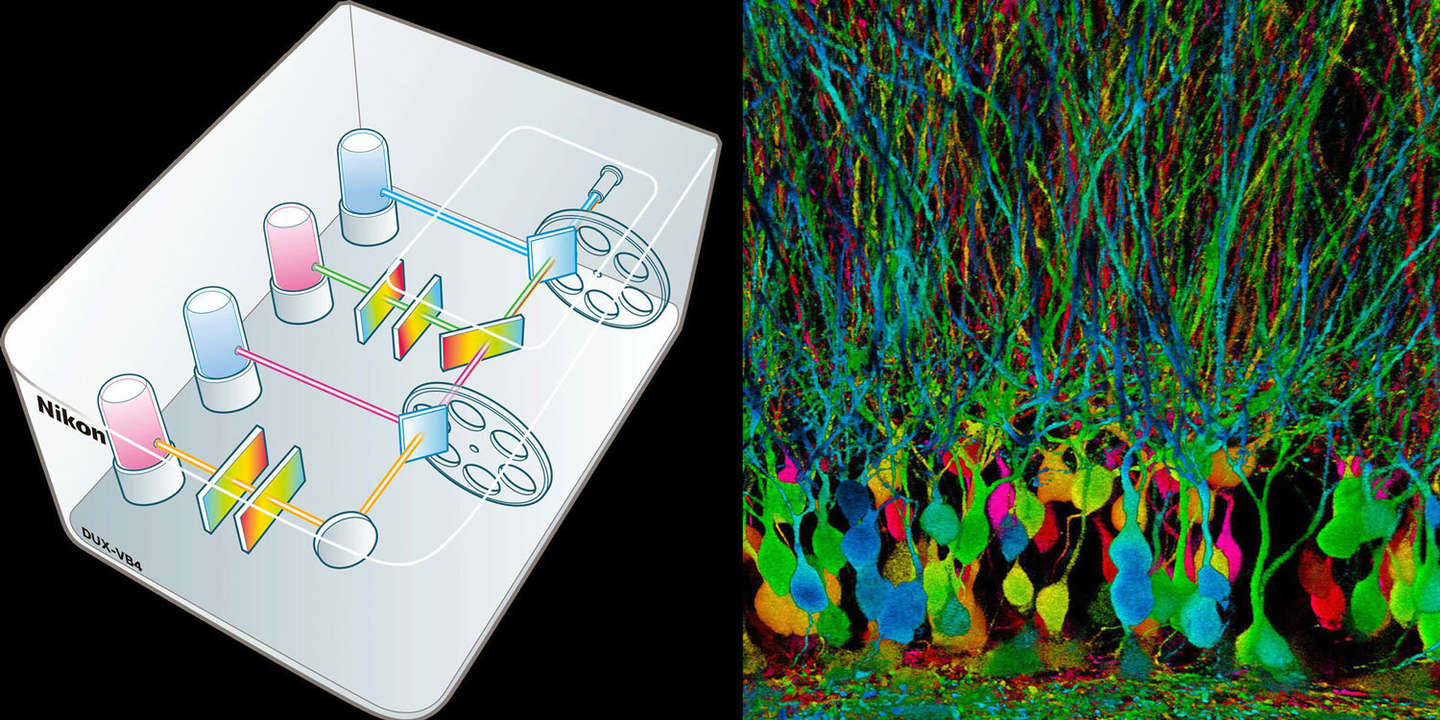

DUX-VB高灵敏度可见光探测器


DUX-VB中采用的LVF(线性渐变滤光片)可任意调节采集波段,可在400 nm至750 nm范围内连续调节检测波长。

可选择2至4个通道,且所有通道均可配置高灵敏度GaAsP PMT探测器。


*本公司产品中任何描述性词语不具备对其他品牌产品的排他性,仅限于对比本品牌前期产品。

如有疑异,可通过025-83194005联系。*


规格

主体AX-FNSPAX-FNGP
光学系统无限远光学系统
机身类型AX-FNSP(立柱式)AX-FNGP(门式)
调焦单元AX-FN 物镜调焦单元
电动同轴粗⁄ 微调焦
调焦行程:上13 mm,下2 mm*1、*2,最小步进:0.02 μm,电动回退和重聚焦功能
焦面位置:防震台上方400 mm
控制器AX-FNCTL 控制器
AX-FNHC 集线器控制器(控制物镜调焦,透射照明,操纵杆,电动荧光滤光块转盘,人机学电动四目镜筒,DSC 变焦端口)
载物台AX-FNSPAX-FNGP
适配器AX-FNSA 载物台适配器, 兼容手动或电动XY载物台。载物台高度:可根据标本尺寸2档调节(防震台上方400mm/200mm)
载物台FN-3PS2 手动XY 载物台,横向行程:29.5 (X) x 29.5 (Y) mm(辅助板:2 块)
AX-FNS-E 电动XY 载物台,横向行程:±34 (X) x ±27 (Y) mm
落射荧光照明器AX-FNSPAX-FNGP
落射照明组件NI-FLEI-2 落射荧光附件
光源D-LEDI 荧光LED光源
荧光滤光块转盘6孔位,内置光闸
  • NI-FLT6 荧光转盘
  • NI-FLT6-I 智能荧光转盘
  • NI-FLT6-E 电动荧光转盘
刺激用照明组件AX-FNBPU 后端口刺激单元,6 孔位,支持荧光成像和同步光刺激成像之间切换
透射照明器AX-FNSPAX-FNGP
透射照明组件AX-FNDIA 透射照明单元可安装 4 孔位滤光片滑块,聚光镜行程:上 2.5 mm,下1.8 mm,可安装NI-PT 起偏器转盘
光源卤素灯(12V100W)
  • NI-LH 预对中灯箱
  • FN-LH 预对中灯箱

高亮度白光LED光源

  • LV-LL LED灯箱
快门NI-SH-E 电动光闸
聚光镜FN-C LWD 长工作距离聚光镜,OD :8.2 mm,NA :0.78
起偏器转盘NI-PT 起偏器转盘,可安装可见光或红外光用起偏器

AX-FNSPAX-FNGP
目镜筒瞳距:50-75 mm,倾角:15-35°,目镜/ 上端口/ 后端口:100/0/0,0/100/0,0/0/100(安装DSC 变焦端口时)
  • NI-TT2 人机学四目镜筒(带安全锁功能)
  • NI-TT2-E 人机学电动四目镜筒(带安全锁功能)
目镜(FOV)・CFI 10X (22) ・CFI 12.5X (16) ・CFI 15X (14.5) ・CFI UW 10X (25)
探测器AX-NEU 正置NDD EPI单元
物镜转换器
  • FN-S2N CFI60 滑动式物镜转换器,前后滑动,2 孔,可安装DIC 滑块
  • FN-S2N-2 CFI90 滑动式物镜转换器*3,前后滑动,2 孔,可安装DIC 滑块(仅前侧物镜)
  • FN-MN-H CFI75 物镜适配器*4,单孔,可安装DIC 滑块
  • FN-MN-H2 CFI90 物镜适配器*5,单孔
  • AX-FNTN-H CFI75 旋转倾斜单物镜适配器*3,*5,*6,单孔
观察方式明场, 落射荧光, 微分干涉DIC, 红外DIC
功耗100W
重量约66kg(全电动荧光系统,带透射照明器)约66kg(全电动荧光系统)



AX R MP
AX-SHSM 检流计扫描检流计扫描视野:22 mm
最大扫描分辨率:8192 × 8192 像素
扫描速度:10 fps @ 512 × 512 像素,240 fps @ 512 × 16 像素
最长驻留时间:2 ms
图像旋转:±180°
AX-SHRM 检流计 + 共振扫描检流计扫描视野:22 mm
共振扫描视野:22 mm
共振扫描最大扫描分辨率:2048 × 2048 像素*7
共振扫描速度:7.5 fps @ 2048 × 2048 像素,15 fps @ 2048 × 1024 像素
30 fps @ 2048 × 512 像素,720 fps @ 2048 × 16 像素*8
支持线扫描、双向扫描和平均(线平均和滚动平均)
实时 Denoise.ai 降噪功能
输入/输出端口2 个激光输入端口
3 个信号输出端口,可适配不同类型检测器,包括NSPARC 输出端口
针孔六边形,连续可调,最小针孔:6μm
FOV视野Ø 22mm (1.14x)(推荐),Ø 25mm (1x)(最大)
扫描变倍1-1000x,连续可调
单光子激光可选8 条可见光波段激光
波长范围:405-750 nm
功率范围:15-140 mW(光纤输出功率)
兼容显微镜AX-FNSP 立柱式或AX-FNGP 门式电动正置显微镜,ECLIPSE Ti2-E 电动倒置显微镜
Z轴步进AX-FNSP/FNGP:0.02µm, Ti2-E:0.01µm,0.02µm(编码器)
软件成像软件(配有 Denoise.ai 降噪功能):NIS-Elements C 或 NIS-Elements C-ER
控制设备工作站级台式电脑, Microsoft Windows® 10 64 位或 Windows® 11 专业版,含GPU 加速卡
推荐安装环境温度20-25˚C,± 1˚C,全天候空调湿度60% RH 或更低(无冷凝)
多光子专用激光AX R MP
1080单激光系统Mai Tai HP/eHP DeepSee,Chameleon Vision II,Axon 920,Axon 1064
1080双激光系统Chameleon Vision II + Axon 920, Axon 920 + Axon 1064
1300单激光系统InSight X3, Chameleon Discovery NX
1300双激光系统InSight X3 Dual Option, Chameleon Discovery NX, Chameleon Discovery NX + Axon 920
入射光路700-1080nm(1080系统), 820-1300nm(1300系統),光路自动校准
调制方法:AOM(声光调制器)设备控制:功率控制,ROI 曝光控制
多光子专用探测器AX R MP
AX-NEI NDD EPI (用于Ti2-E)
AX-NEU NDD EPI (用于AX-FNSP/AX-FNGP)
可检测波长范围:400-650nm(1080系统), 400-750nm(1300系统)
探测器类型:2-4 GaAsP-PMT,可选1个MA-PMT
单双光子显微镜探测器(选配)AX R MP
DUX-VB探测器2 / 4通道
自由调节发射波段,精度1nm,可达66个光谱通道
可选MA-PMT或GaAsP-PMT
DUX-ST探测器*92 / 4通道
可选MA-PMT或GaAsP-PMT
NSPARC探测器配有SPPC(单像素光子计数器)阵列探测器
最多可安装7个发射滤光片(可安装滤光片:四通446/523/600/677、452/45、525/50、593/46、700/75)
使用检流计扫描:可选择X轴分辨率64-8192像素、Y轴分辨率2至8192像素
使用共振扫描:可选择X轴分辨率256、512和1024像素、Y轴分辨率128至1024像素*10
透射光探测器(选配)AX R MP
AX-DUT-MP*11可检测波长范围:400-920nm
探测器类型:MA-PMT
选配模块AX R MP
Opti-Microscan 同步可见光刺激/ 红外光成像刺激波长:405nm, 488nm, 561nm
成像激发波长:800-1080nm(1080系统), 800-1080nm(1300系统)
AX-FNSP/FNGP 使用的万向物镜转换器AX-FNTN-H CFI75 旋转倾斜单物镜适配器*6, 垂直旋转±90°,水平旋转±100°,升降 ±3 mm
显微镜电动部件电动 XY 载物台(用于AX-FNSP / FNGP / Ti2-E)
第三方电动 XYZ 载物台(用于AX-FNSP/FNGP)
高速压电 Z 载物台(用于Ti2-E)
高速压电式物镜定位系统(用于AX-FNSP / FNGP)

*1 以焦面位置为基准
*2 软件控制值
*3 不可与透射照明一起使用
*4 当安装了 400 μm PI 压电陶瓷物镜定位器,不可与透射照明一起使用
*5 不可安装 DIC 滑块
*6 FOV12,兼容物镜:CFI75 LWD 16X W,CFI75 Apochromat LWD 20XC W,CFI75 Apochromat 25XC W,CFI75 Apochromat 25XC W 1300
*7 选配 2K模块
*8 选配1K 模块时:15 fps @ 1024 × 1024 像素,30 fps @ 1024 × 512 像素,720 fps @ 1024 × 16 像素
*9 必须与共聚焦激光器一起使用
*10 不可设置 2048 像素的分辨率
*11 用于AX-FNSP / Ti2-E,不可安装在AX-FNGP 上


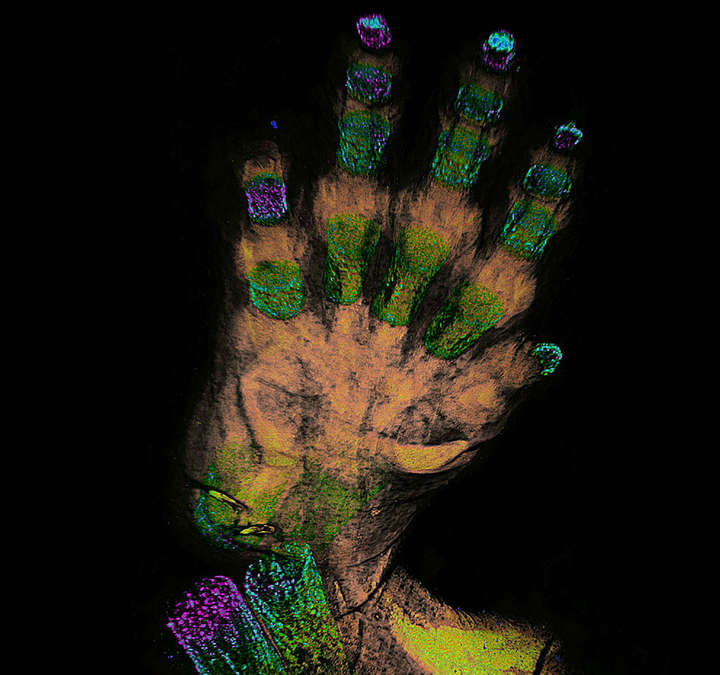

揭示完整生命体深部全景信息

尼康多光子共聚焦显微镜再次进化,清晰展现活体样品深部精细结构。

AX R MP配备2K分辨率高速共振扫描,单次扫描即可以出色的时空分辨率获取宽视野动态信息。极大扩展的样品空间,兼容各类生物样品,样品的各种体态及搭配各类活体成像设备都将变得无比轻松。

更进一步,全新NSPARC 超高分辨率探测器使用创新SPPC单光子阵列检测单元获取逐点二维信息,进而无损成倍提升分辨率。无论宏观到微观,各种模态即刻全面提升!
