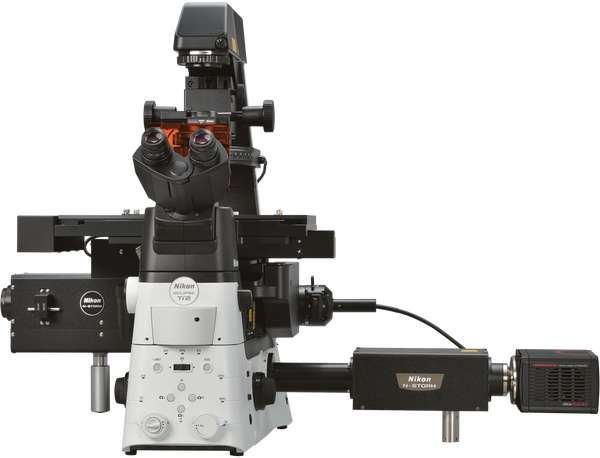

N-STORM

N-STORM

产品简述:主要特性 轴向分辨提高10倍,可达50nm 相比于传统显微镜,除了横向超分辨的提高,

025-83194005

电话咨询

概述/主要特征 规格 原理

主要特性


轴向分辨提高10倍,可达50nm


相比于传统显微镜,除了横向超分辨的提高,

N-STORM采用特有的技术使轴向分辨率增加了近十倍,并提供样本的纳米水平3D信息。

3D-Stack功能支持拍摄不同Z位置的多个3D STORM成像,并将其拼接成一个图像,

以创建较厚的STORM图像。

港澳免费资料全年资料大全

Alexa Fluor® 647标记BSC-1细胞的微管


横向分辨率提高10倍,可达20nm


N-STORM利用视野中存在的上千个单个荧光团的高精度定位信息来创建令人惊叹的“超分辨”图像,

其空间分辨力是传统光学显微镜的10倍。

港澳免费资料全年资料大全

港澳免费资料全年资料大全

用Alexa Fluor®647(NUP153)和ATTO 488(TPR)标记的人宫颈癌细胞(HeLa S3)


动态超分辨率成像


新开发的光学和照明系统针对sCMOS技术进行了优化,图像采集速度提高了10倍。

随着采集时间从几分钟减少到几秒*,可以捕获活体样本的动态事件,且达到分子水平分辨率。

*使用高速模式(20μmx20μm成像区域)


成像速度:350fps

30min 长时程拍摄,间隔1min


多色成像功能


多色超分辨成像的实现有两种方式,基于活化基团/报告基团染料对的顺序激活成像和无需活化基团标记的连续激活成像。

这种灵活性使用户可以轻松捕获分子水平上多种蛋白质的定位和相互作用特性,得到关键见解。

港澳免费资料全年资料大全

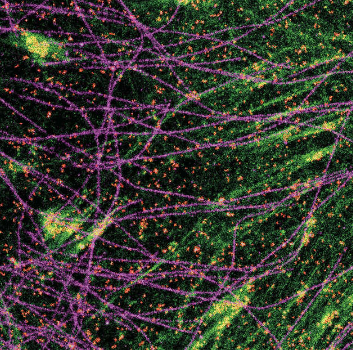

CV-1细胞=色STORM成像: a-微管 (Alexa Fluor@ 647,紫色),

窝蛋白(Alexa Fluor@ 555,红色),肌动蛋白 (AlexaFluor® 488-phalloidin 绿色)


高清晰度、高密度图像

新开发的激发光学部件和改进的图像采集速度增加了分子定位密度,从而获得清晰的大分子结构图像。

港澳免费资料全年资料大全   港澳免费资料全年资料大全

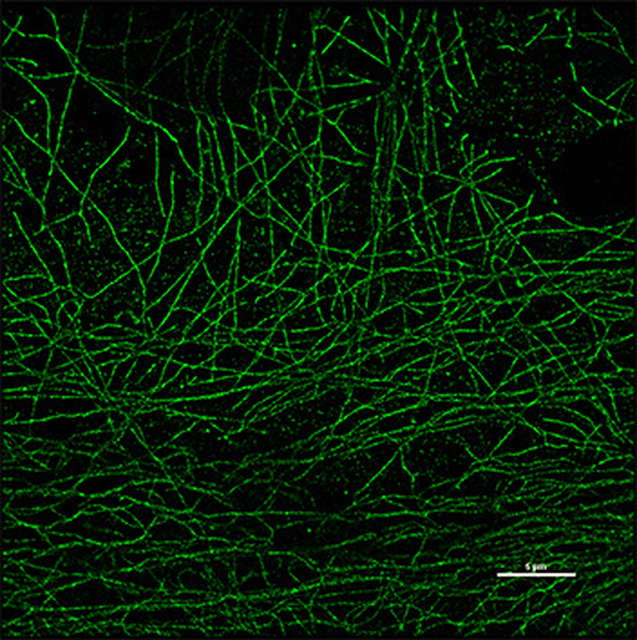

左:改进后的图像质量:;

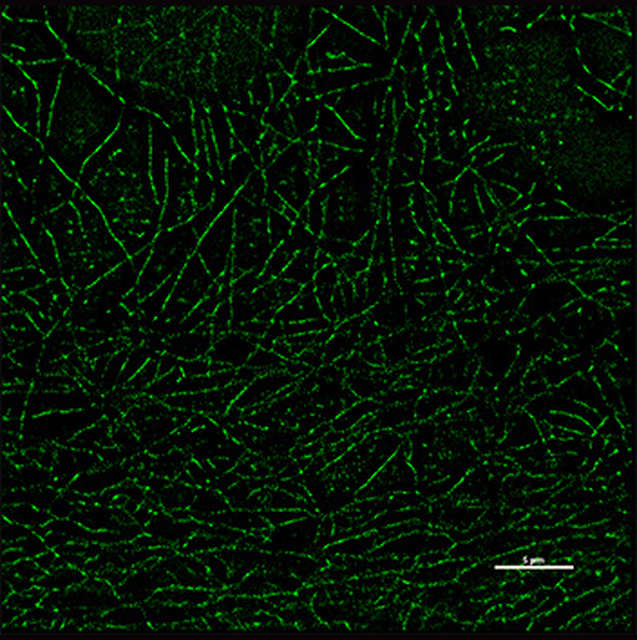

右: 改进前    标尺: 5um

在同等的时间内,超分辨图像质量得到的明显的提升

样品: Alexa Fluor@ 647标记的BSC-1细胞微管: 拍摄时间: 20s


大视野图像采集

新开发的成像系统中的中间变倍透镜对大视野成像进行了优化。

宽视图模式可实现80μmx80μm的图像采集,比之前的成像面积增加了4倍。

港澳免费资料全年资料大全

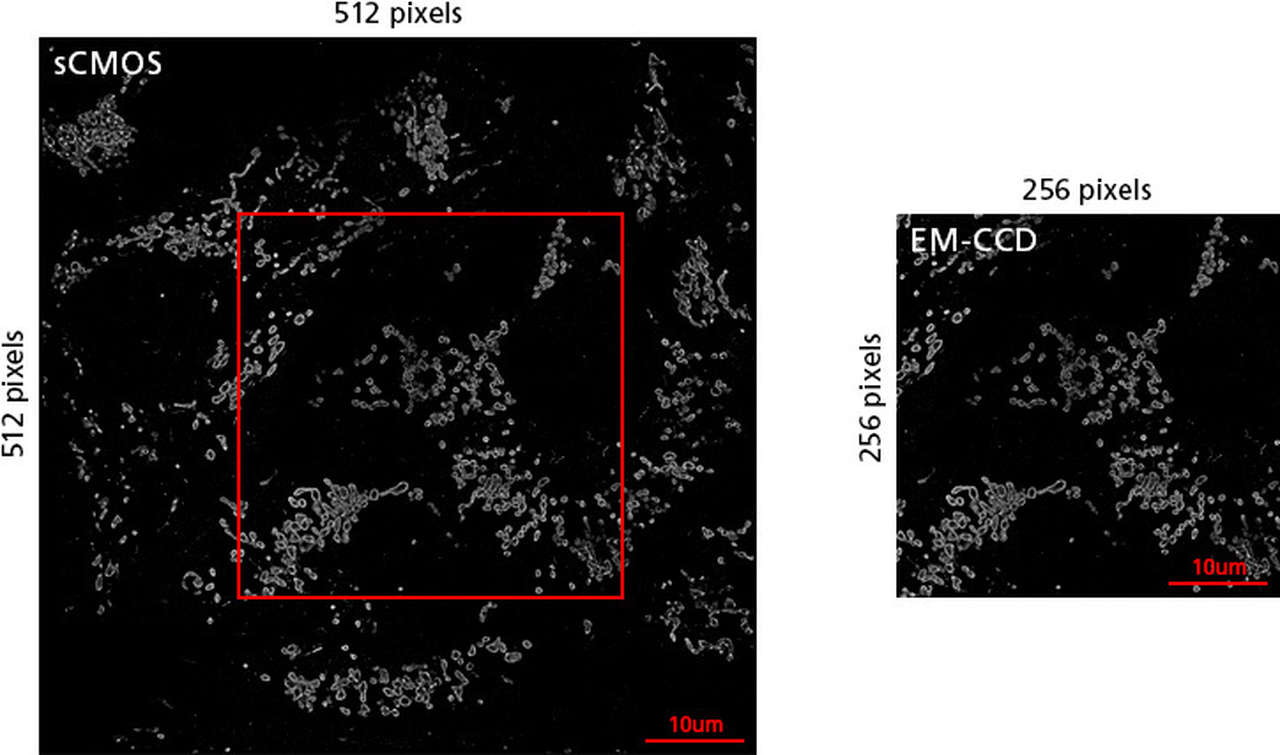

左:成像区域扩大4倍,80μmx80μm(大视野模式)

右:传统型号的成像区域,40μm×40μm

样品:AlexaFluor®647标记线粒体Tom20

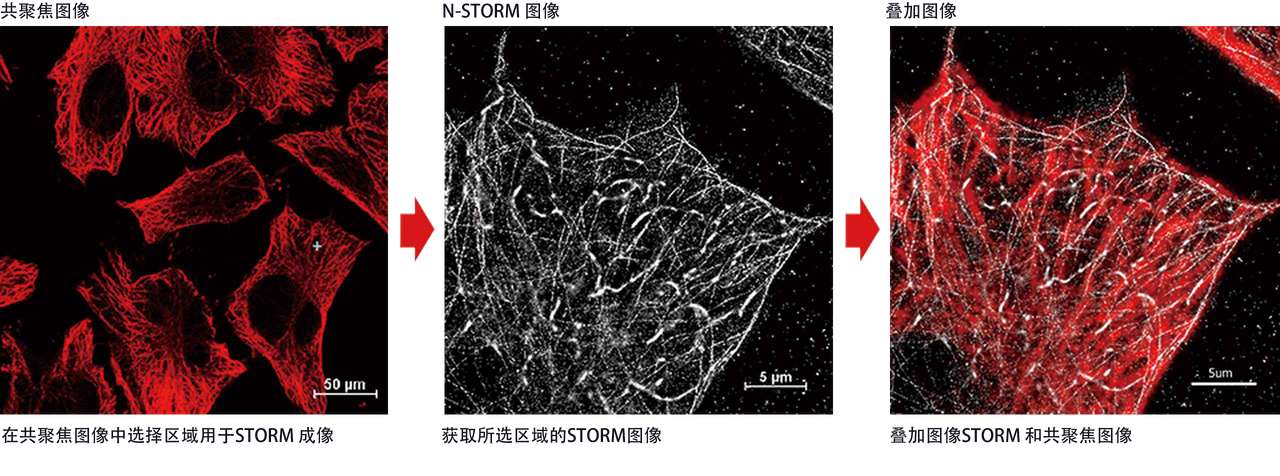

在多尺度实验的成像模式之间无缝切换


N-STORM可以与诸如AX/AX R的共聚焦显微镜同时组合使用。

用户可以在低放大率/大视野的共聚焦图像中指定样本中的期望位置,

并通过简单地切换成像方式获得超分辨图像。将共聚焦显微镜与超分辨系统组合,

可以为获取的超分辨图像提供整体样品的背景信息。

港澳免费资料全年资料大全

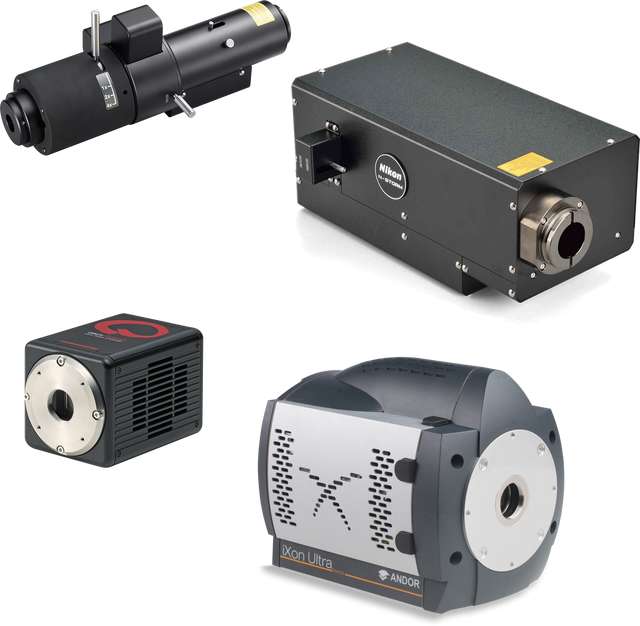

可量身定制的硬件配置


可选择全自动或简单的电动化TIRF照明器、新的sCMOS相机或久经考验的EMCCD相机。

拥有尼康系统的模块化设计,可为单分子成像及其他需求量身定制灵活稳定的平台。


港澳免费资料全年资料大全

N-STORM专属物镜


硅油物镜

硅油物镜使用高粘度硅油作为浸没液体,其折射率接近活细胞的折射率。

由于这种改进的折射率兼容性,当在样品中深处进行超分辨率成像时,这些物镜提高光子收集能力和分辨率。

它们在宽波长范围内表现出优异的色差校正和高透射率。

港澳免费资料全年资料大全

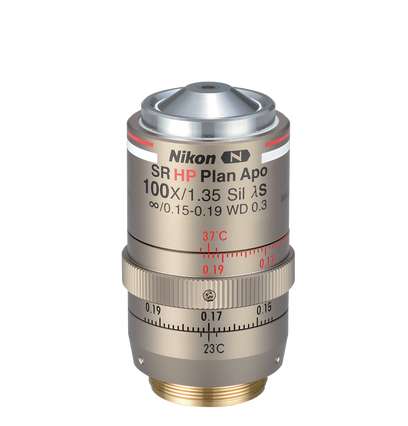

CFI SR HP Plan Apochromat Lambda S 100XC Sil

港澳免费资料全年资料大全

硅油物镜

港澳免费资料全年资料大全

油浸物镜

Lambda S 100XC Sil,右:CFI SR HP Apochromat TIRF 100XC Oil


油浸物镜

这些物镜提供了N-STORM成像所需的高数值孔径。

HP物镜与诱导荧光基团快速光开关所需的超高功率激光器兼容。

它们提供改进的轴向色差校正,保证3D多色STORM成像精确的定位和图像对准。

配备着在Ti2-E显微镜的带自动校正环AC型物镜,可以对校正环进行精确、轻松的调整。

港澳免费资料全年资料大全

CFI SR HP Apochromat TIRF 100XC Oil

港澳免费资料全年资料大全

CFI HP Plan Apochromat VC 100X Oil

港澳免费资料全年资料大全

CFI SR HP Apochromat TIRF 100XAC Oil



*本公司产品中任何描述性词语不具备对其他品牌产品的排他性,仅限于对比本品牌前期产品。

如有疑异,可通过025-83194005联系。*



规格


N-STORM
XY分辨率约20nm
Z轴分辨率约50nm
成像方法2D-STORM (n-STORM, c-STORM)
3D-STORM (n-STORM, c-STORM),3D-Stack功能
最大视野80 µm x 80 µm
拍摄速度高达 500 Hz
多色成像最多3种颜色
兼容的激光LUD-H series laser unit
405 nm, 488 nm, 561 nm, 640 nm
兼容的显微镜电动倒置显微镜 ECLIPSE Ti2-E
完美聚焦系统
带编码器的电动XY载物台
Piezo Z载物台
物镜CFI SR HP Plan Apochromat Lambda S 100XC Sil (NA1.35)
CFI SR HP Apochromat TIRF 100XC oil(NA 1.49)
CFI SR HP Apochromat TIRF 100XAC oil(NA 1.49)
CFI HP Plan Apochromat VC 100X oil(NA 1.40)
相机ORCA-Fusion BT sCMOS相机 (Hamamatsu Photonics K.K.)
软件NIS-Elements AR
NIS-Elements C(用于共聚焦显微镜 AX/AX R)
两者都需要选配NIS-A 6D和N-STORM分析模块
运行条件20 ℃ 至 25 ℃ ( ± 0.5 ℃)

十倍提升X,Y,Z方向的分辨率

随机光学重构显微镜(STORM)通过整合荧光样本中单个荧光团的精确定位信息来重建超分辨荧光图像。N-STORM 利用尼康强大的Ti2-E倒置显微镜的优势,在三维方向(XYZ)上应用高精确度的多色定位和重建技术,使成像分辨率达到传统光学显微镜的十倍(xy方向约20nm)。

这种强大的技术可以用于观察纳米水平分子间的相互作用,开辟了科学认知的新世界。
